Paso 1: A partir de la Asamblea

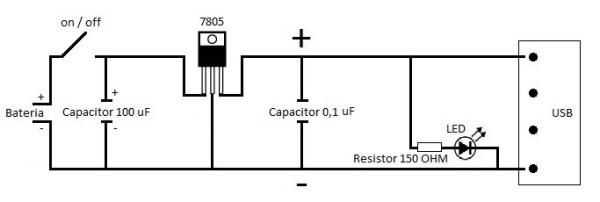

Pronto después, comenzamos a colocar el material en el tablero. Ver el diseño del circuito.
Tenga en cuenta que hay dos líneas cruzando todos: positivos y negativos. Todos los componentes disponen de dos conectores, uno positivo y uno negativo. Debemos prestar mucha atención para no montar forma materiales invertidos, como esto puede dañarlas.

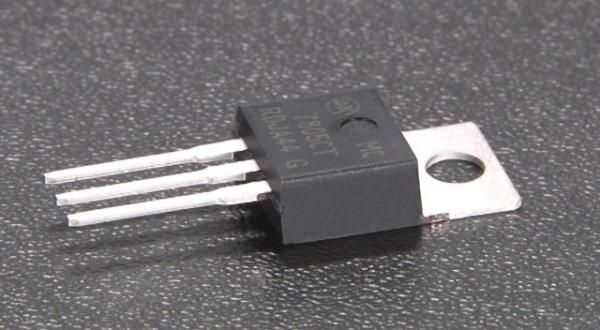

El único componente que tiene tres conectores es el regulador de voltaje ya que tiene un punto negativo, un puerto de salida y un puerto de entrada.
Sólo puede seguir el diseño del circuito y no tener problemas.

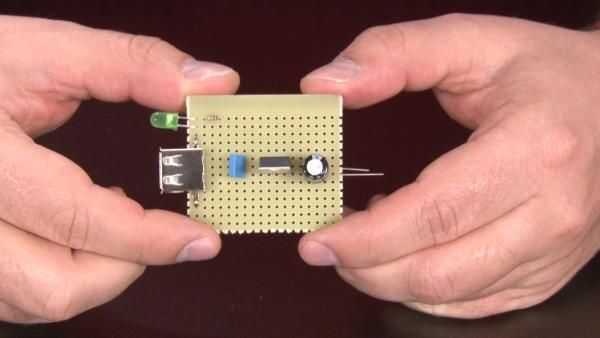

Antes de soldar todo en el plato, ponemos las piezas según el dibujo. Posición, entonces el condensador de 100 uF, el regulador de voltaje, el segundo condensador y resistor. La hembra de conector USB debe atascarse en el borde de la placa, como se incrustará en nuestro envase de plástico. El LED debe ser paralelo al conector USB, así como el interruptor para encender y apagar el equipo.

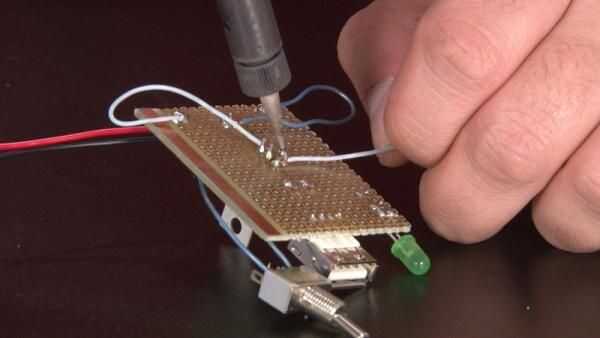

Después de posicionarnos todos los componentes de la Junta, soldadura y corte barras. Ahora simplemente unir los contactos según el dibujo. Como estamos usando un protoboard y no una placa de circuito impreso, tenemos que unir todos los contactos con pequeños hilos de cobre.

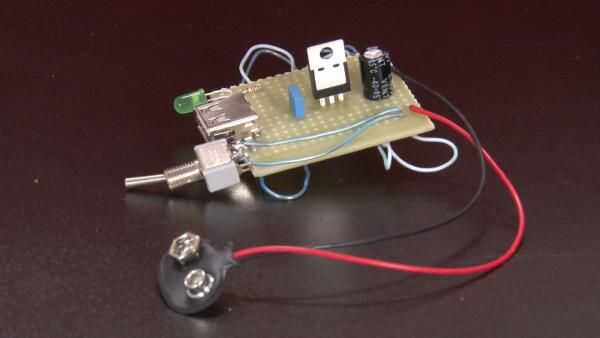

El proyecto final debe parecerse.
Después de montar todo, revisamos los voltajes con un multímetro. Tenga en cuenta que el voltaje de la batería varía entre ocho y nueve voltios. Ahora, para posicionarnos en la salida del metro, es decir, el conector USB, compruebe que el voltaje varía entre 4.8 y 5.1 voltios. Este es el voltaje necesario para cargar la batería del gadget. Un valor mayor que este podría dañar la unidad, así que tenemos el regulador de tensión. Un valor menor no sería suficiente para cargar las baterías.
