Paso 6: Soldadura de los componentes más

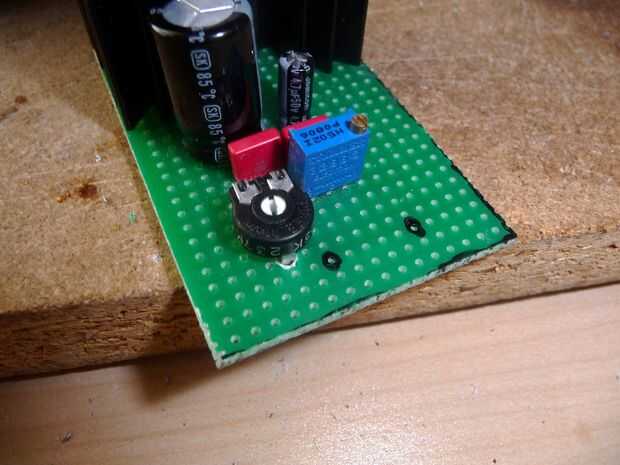

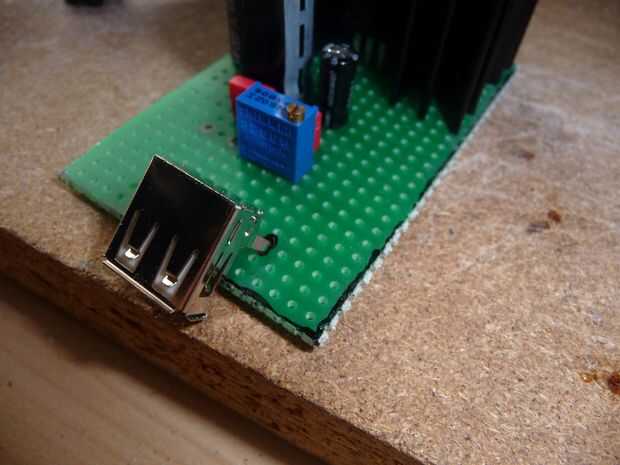

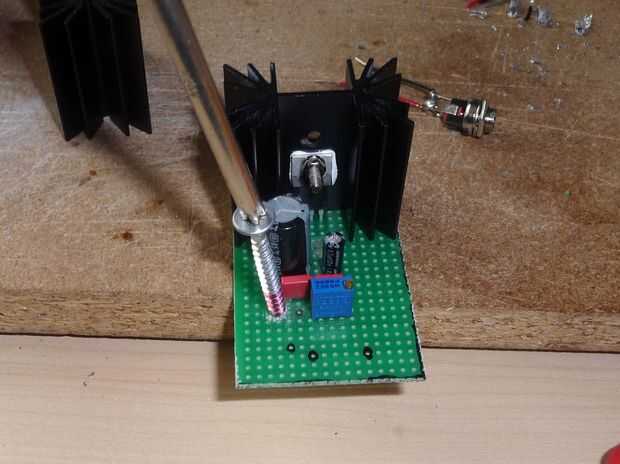

Para el barbero y el conector USB, necesitamos agujeros más grandes. Usted puede hacerlos más grande por un agujero de perforación, o por medio de un tornillo. Si usted planea usar el tornillo, usted necesita tomar un tornillo con una punta muy afilada. Poner en el agujero que has marcado y atornillarlo hasta que pueda ver que los alfileres cabrán a través del lado del cobre. Asegúrese de que hay un poco de cobre izquierda alrededor del agujero, por lo que eres capaz de soldar los componentes. Si usted está listo con eso, suelde el trimmer y el conector USB. Puede que necesite doblar un poco los pines del conector USB.

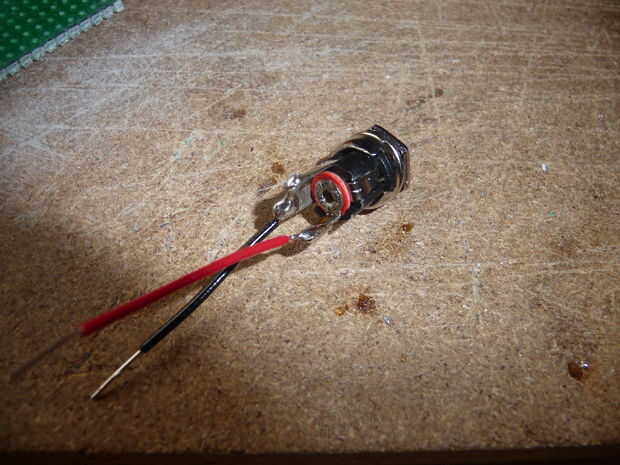

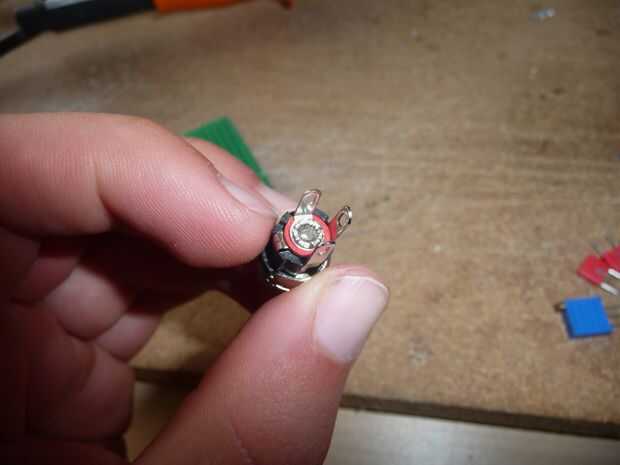

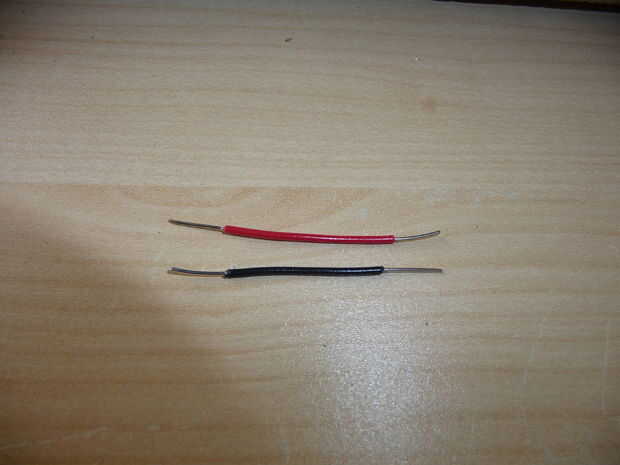

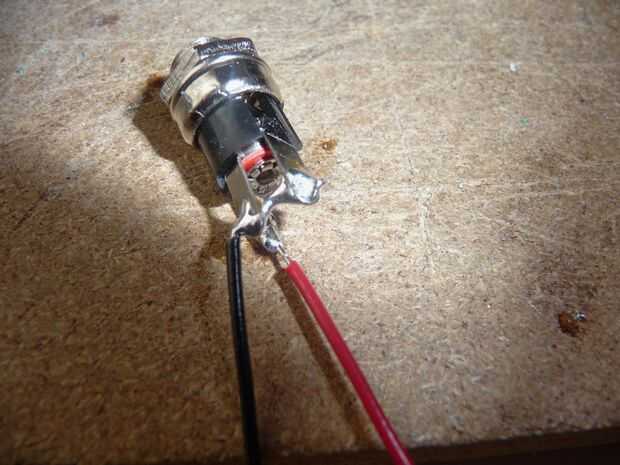

El DC-jack tiene 3 conexiones: 1 va a la base de su adaptador, 2 otras conexiones van al lado de él. Tomar tu multimetro y medir la polaridad del adaptador. Luego, soldar los cables en los colores correctos para la toma. En las fotos, he utilizado un adaptador con un núcleo positivo y un lado negativo. Cuando he soldado los cables a la toma, soldarlos a la placa.

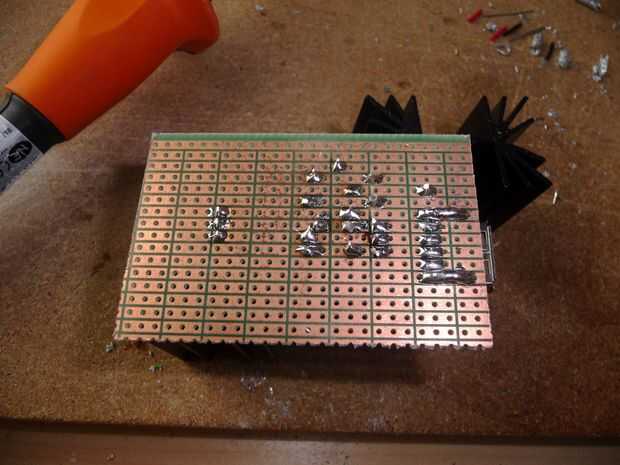

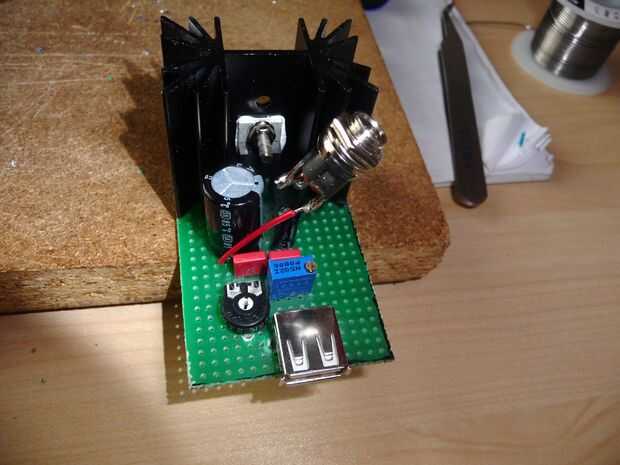

Mira las fotos del resultado.
