Cargador USB de iPod sencilla (8 / 9 paso)

Paso 8: Ajuste y pruebas

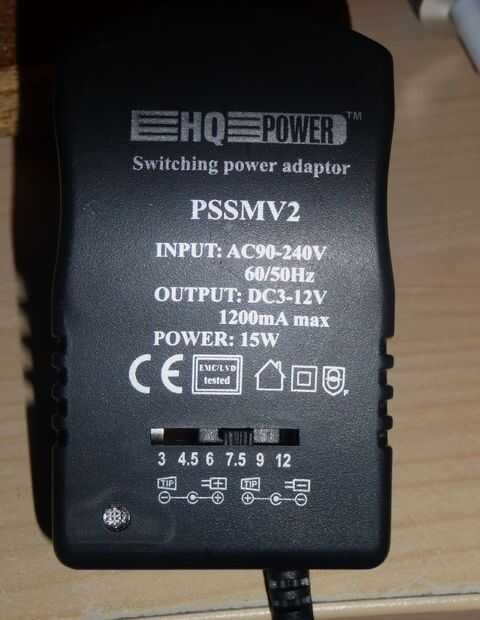

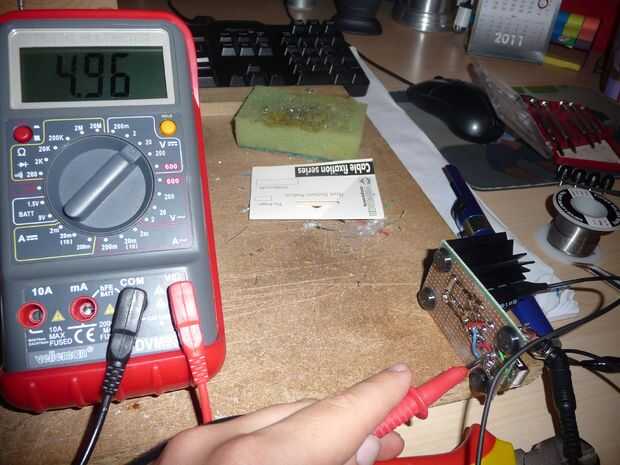

Ahora es el momento para una primera prueba! Conecte el cargador a la fuente de alimentación y medir el voltaje de la salida del 7805. Esto debería ser alrededor de 5V. Si el 7805 se está caliente sin ninguna carga sobre el conector USB: Desconecte el adaptador de red y busque pantalones cortos!
Luego mida el voltaje en los pines USB:
-Vcc debe ser 5V

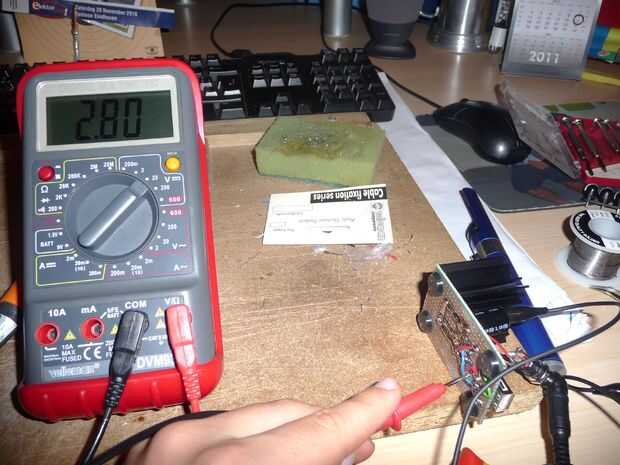

-D-debe ser 2.8V--> que puede ajustar el trimmer D hasta que se 2.8V
-D + debe ser 2V--> que puede ajustar el trimmer D + hasta que te conviertes en 2V
-GND debe ser 0V
-los 2 pernos en la cubierta no pueden conectarse a cualquier cosa
