Paso 2: hacer
dinamo dan 6V 3W AC - va a ser nuestro sorce con 0,5 A corriente
Necesitamos 0,15 - 0,20 para cargar nuestro dispositivo Nokia
parte de esto es residuos puesto que duplicamos el voltaje y corriente sufren
según esquema
1. conectar 2 diodos y 2 capacitores (16V 100 uF electrolítico)
1,1 comprobamos donde si hay + y -
1.1.1 Revise el voltaje - unos 12-14 V DC
2. luego conectamos 7805
pin 1 - + 7 a 40V
pin 2 - menos, menos, tierra
pin 3 - 5V estable +
2.1 buenas prácticas es utilizar radiador para eliminar el calor de 7805, pero no es necesario
2.2 Compruebe voltaje - estable no dependiendo de la velocidad de la dinamo +-0.1 5 voltios voltios
3 Conecte los cables (del antiguo cargador podemos utilizar el cable y el conector,)
3.1 conectar entrada con cable para Dinamo - sin polaridad
4. Verifique el voltaje de solución de problemas
4.1 en Dinamo - 6 a 18 VCA dependiendo de la velocidad
4.2 en el establo de 5 voltios DC conector nokia
4.3 en esquema - Compruebe la polaridad de los elementos, reasembl de soldadura
4.4 registrar situación en comentarios
:)

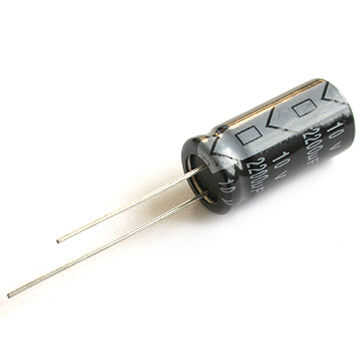

condensadores electrolíticos tienen polaridad!
en ellos es gris tira con menos que debe conectarse al menos poste (véase imagen)

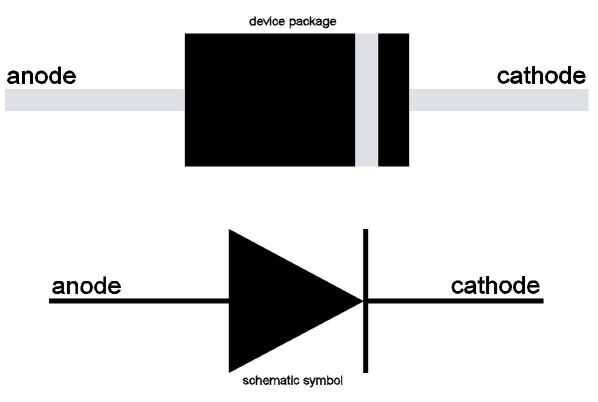

los diodos tienen polaridad - franja blanca es cátodo (véase imagen)
esquema de prueba y de trabajo
