Paso 3: Conectores de la placa ESP-01
Para facilitar el trabajo, a partir de ahora identificaremos cada conexión a la placa ESP-01 con colores de un código, en las imágenes cumplirán los los cables.

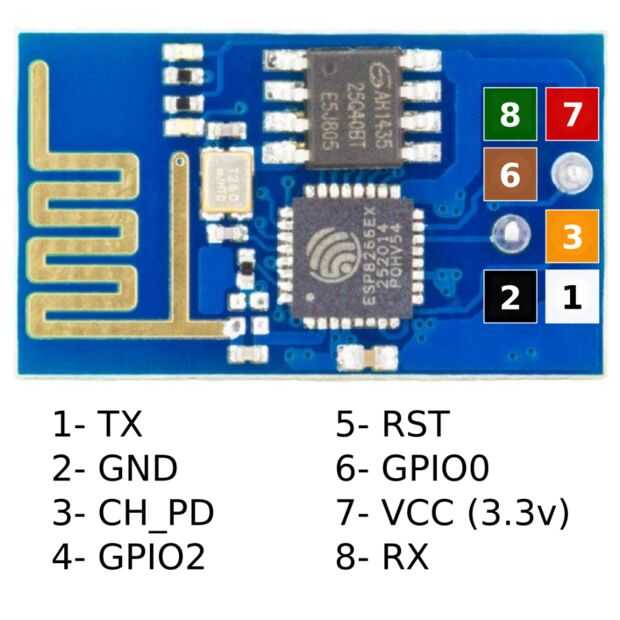

Hijo 6 conexiones las debemos tratar para poder cargar un firmware nuevo al chip, y podemos clasificarllas de la siguiente manera (ver imagen).
Conexiones de datos: 1 y 8 (TX y RX de UART)
Conexiones de alimentación: 2 y 7 (GND y VCC de 3.3 voltios)
Conexiones para activar el modo de carga: 6 (GPIO0, para activar el modo de carga debe Kinnickinnic un GND)
Activar el chip de conexiones para: 3 (CH_PD, The Kinnickinnic una VCC para el chip se activa)
