Paso 4: Realización de conexiones

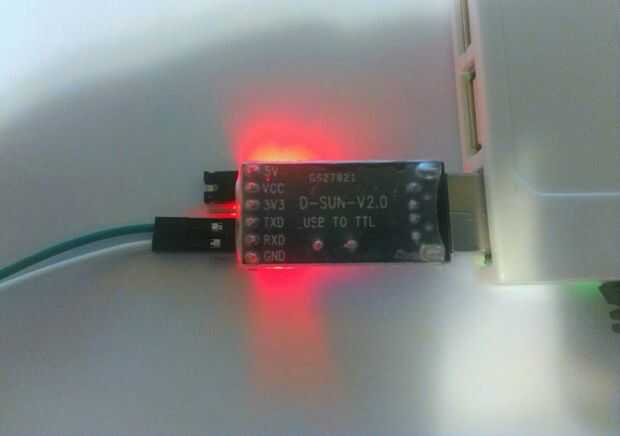

1. Conexiones al convertidor UART
Empezaremos por conectar dos cables al convertidor UART, de este únicamente usaremos las conexiones TX y RX. En el convertidor haremos las conexiones de la siguiente manera por colores:
Verde -> TX de UART
Blanco -> RX de UART

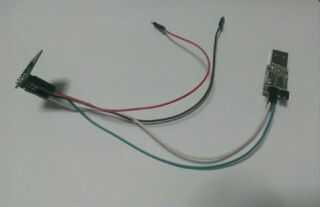

2. Conexiones a la placa
Por una parte, conectaremos los dos cables del UART a la placa, invirtiendo TX y RX, de tal forma quedaría de la siguiente manera (los colores también se pueden ver en la imagen del Paso 3):
Verde -> RX de la placa (conexión 8)
Blanco -> TX de la placa (conexión 1)
A continuación conectaremos las dos conexiones de alimentación a la placa, tal así:
Negro -> GND de la placa (conexión 2)
Rojo -> VCC de la placa (conexión 7)
Por último conectaremos las 2 conexiones restantes, de la siguiente manera:
Naranja -> CH_PD de la placa (conexión 3)
Marrón -> GPIO0 de la placa (conexión 6)

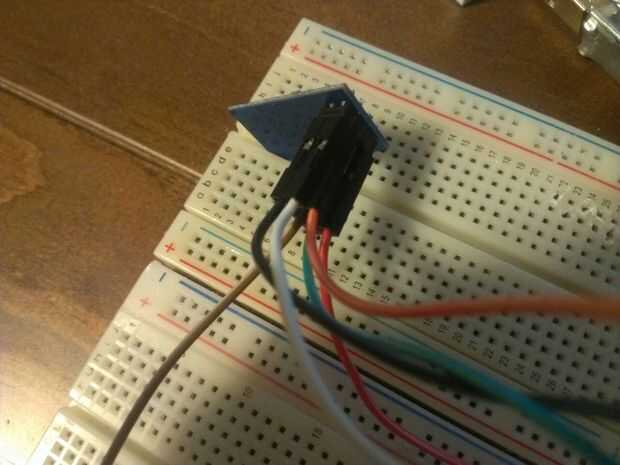

3. Conexiones placa de en
En este ejemplo empleamos una fuente de alimentación conectable directamente un protoboard, nos suministra 3.3V directamente en uno de los raíles. Por el momento tenemos 4 cables sueltos y 2 conectan el UART con la placa, ahora debemos inversión en los lugares respectivos.
Negro -> carrocería tierra (0V)
Rojo -> carrocería de alimentación (3.3V)
Esto era sencillo y muy evidente, ahora llegan las cosas no tan evidentes.
Naranja -> carrocería de alimentación
Marrón -> GND de la carrocería
El cable naranja debemos conectarlo siempre a los 3, 3V, de lo contrario el chip no comenzará a funcionar (en cualquier modo, tanto normal como cuando intentemos cargar un nuevo firmware). Por su parte, el cable marrón está conectado al GPIO0 de la placa, debemos conectarlo un firmware queramos subir un nuevo de tierra únicamente cuando. Debe estar conectado a los 3, 3V para la placa se inicie en su modo normal.
Es recomendable no si de cambiar estas dos conexiones ya existe alimentación en la placa, para cambiar de modo la placa debe reiniciarse por completo, y para ello es mejor retirar la alimentación y devolverla cuando todas las conexiones oportunas estén realizadas.
Por último, y es algo puede dar muchos dolores de cabeza, ¡debemos unir los GND del UART y de la fuente de alimentación! Por lo tanto, necesitaremos cable de un extra que unirá el conector GND del UART al carrocería GND.
