Cargar Sketch en Arduino Pro Mini con usbASP (1 / 6 paso)

Paso 1: Conecte los Cables de cableado

usbASP generalmente vienen con cable de conector IDC-10. Simplemente se enchufa cables de prototipos para su bloque de cabecera. De esta manera no necesitaremos ninguna junta de conversión, sólo los cables de cableado barato llano. Utilizamos seis colores diferentes como sigue:

• Rojo: Vcc (del carril de la fuente de energía positiva)
• Negro: GND (carril de tierra)
• Azul: RST (reset)
• Verde: MOSI (salida principal de SPI)
• Naranja: MISO (entrada principal de SPI)
• Amarillo: SCK (señal de reloj serial de SPI sincronización)

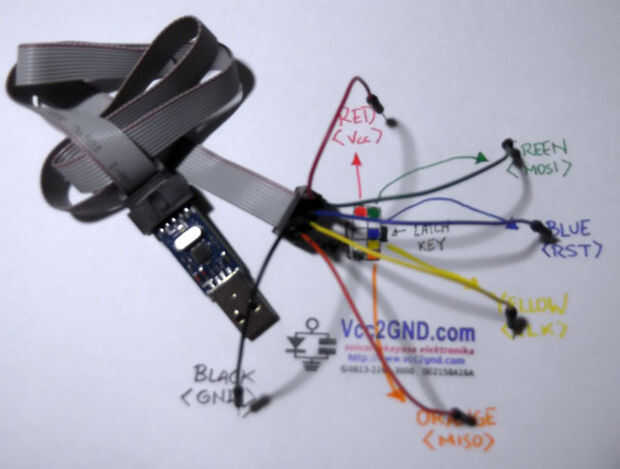

Poner especial atención en este paso para evitar un defecto de conexión. Mantenga la cabecera de conector IDC-10 de manera que es 1 cable (marcado con una raya roja) se coloca en la parte superior con la cinta de cable vienen de la mano izquierda. En el bloque de encabezado hay una traba clave (malla extruida de plástico en el centro), debe estar en el lado derecho. Ver foto de arriba para mayor claridad.

Enchufe las clavijas de cable de prototipado como seguir con el bloque del conector IDC-10 agujeros iniciales (hacia usted) siguiendo esta secuencia:

1. Cable rojo (Vcc) al orificio de la parte superior izquierda
2. Cable verde (MOSI) al orificio de la parte superior derecha para que esté conectado al lado de la anterior conectado rojo
3. Cable azul (RST) en el centro del lado derecho (procesamiento simultáneo de un agujero debajo de la anterior verde tapado)
4. Cable amarillo (SCK) justo debajo de la anterior conectado azul
5. Cable naranja (MISO) en el agujero de abajo a la derecha, derecha a continuación de la anterior conectado amarillo
6. Cable negro (GND) en el agujero de la parte inferior izquierda, la izquierda del anterior conectado naranja

_________________________________________

usbASP biasanya dilengkapi dengan kabel koneksi IDC-10. Untuk mudahnya kita akan memasangkan langsung kabel purnarupa yang tersedia langsung pada kepala konektor tersebut dengan demikian tidak perlu menggunakan papan konversi tambahan, cukup dengan keenam kabel berharga murah tersebut. Kita akan menggunakan enam warna berbeda dengan rincian sebagai berikut:

• Merah: Vcc (dari jalur catu daya positif)

• Hitam: GND (jalur bumi)

• Biru: RST (reset)

• Hijau: MOSI (distribuidores keluaran pada protokol SPI)

• Oranye: MISO (distribuidores masukan pada protokol SPI)

• Kuning: SCK (distribuidores sinkronisasi pada serial protokol SPI)

Berikan perhatian ekstra pada langkah ini untuk menghindari kesalahan pemasangan kabel. Pegang kepala konektor IDC-10 sedemikian rupa sehingga kabel pertamanya (ditandai dengan garis merah) berada pada sebelah atas dengan pita kabel datang dari sisi kiri. Pada kepala konektor terdapat lekuk pengunci (plastik yang menyembul pada bagian tengah), lekuk tersebut harus berada di sebelah kanan. Untuk jelasnya lihat gambar di atas.

Pasangkan pin dari kabel purnarupa ke lubang dengan kepala konektor IDC-10 tersebut menghadap ke atas (menhadap Anda) mengikuti urutan berikut:

1. Kabel merah (Vcc) pada lubang palidez atas de kiri

2. Kabel hijau (MOSI) pada lubang palidez kanan atas sehingga terpasang tepat di sebelah kanan kabel merah yang dipasangkan sebelumnya

3. Kabel biru (RST) pada baris tengah muy kanan, terselang satu lubang kosong di bawah kabel hijau

4. Kabel kuning (SCK) tepat di bawah kabel biru

5. Kabel oranye (MISO) di lubang palidez kanan bawah, tepat di bawah kabel kuning
6. Kabel hitam (GND) di lubang palidez kiri bawah bersebelahan dengan kabel oranye
