Paso 5: Ajustar la potencia del convertidor DC/DC

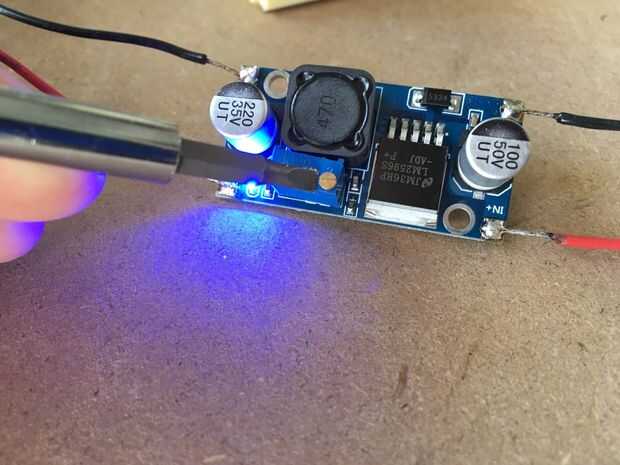

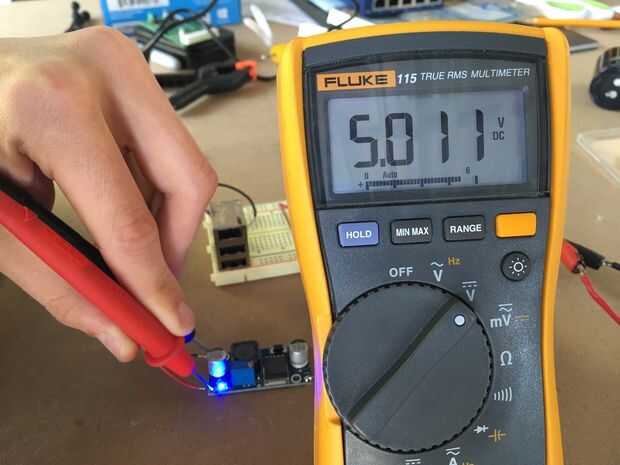

Para calibrar el convertidor DC/DC, conectar los cables de entrada del convertidor para su alimentación. Ajustar la tensión de entre 10 y 18v y encienda la fuente de alimentación. Debe iluminarse el LED azul a bordo. Agarra tu multímetro y un destornillador común y gire el tornillo de latón en el potenciómetro de ajuste azul hasta la salida de Lee 5.2v! La imagen muestra 5.011v y después de probar extensa, he encontrado que para ser un voltaje demasiado bajo para conseguir el teléfono para cargar. El apple pequeños cubo cargador carga en 5.2v también así que es perfectamente seguro.
Después de haber fijado la salida 5.2v, comprobar con el polímetro la tensión entre el centro de los divisores de resistencia. En el esquema, es el cruce entre R4 y R5 a tierra y el cruce entre R3 y R6 a tierra. Usted debe leer ~2.0v. Si no, invertir el orden de las resistencias.
En este punto decidí conservar la energía y quitar el LED SMD azul pequeño. Sólo utiliza mi soldador, calienta las almohadillas y había empujado apagado.
