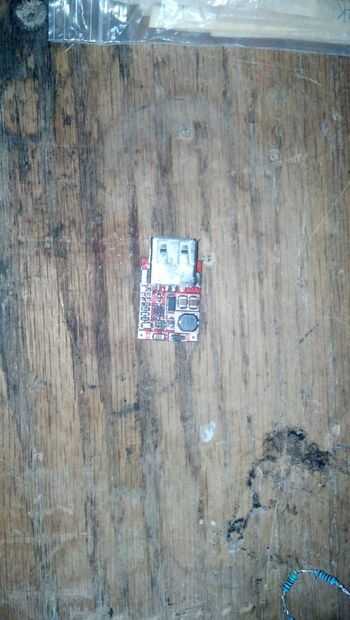

Paso 4: Booster circuito adaptador

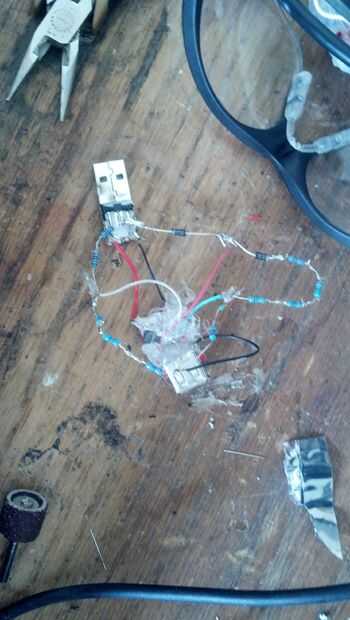

Habrá cuatro conductores en la salida hembra de USB. En la parte posterior de ellos, de la soldadura de un negro a la tierra, rojo para los + 5v, blanco para el D - y verde para el D +.
Tienen dos diodos desde el cable rojo. Entre el rojo y el cable verde, la soldadura en un resistor 29kR. Entre el verde y negro, soldadura 20KR. entre rojo y blanco (en el segundo diodo), suelde una resistencia de 22kR. Entre blanco y negro, de la soldadura del 27kR. (Recuerde, cualquier combinación de resistencias en serie que añade a estos valores será lo que usted necesita en esos puntos, pero las resistencias menos mejor porque ocupa menos espacio).
Aquí está la calculadora de divisor de tensión que utiliza.

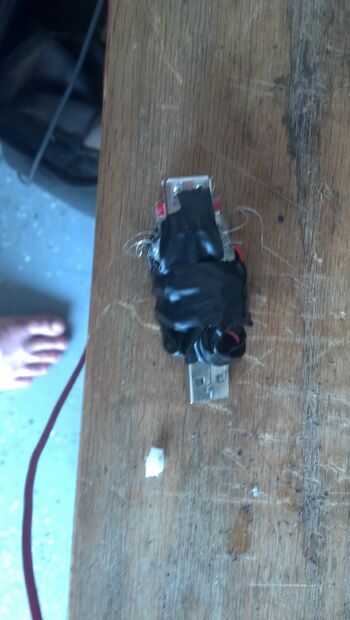

La soldadura de los cables del adaptador de USB macho para tierra y 5v en la entrada apropiada conduce en el chip de circuito del aumentador de presión. Por último, envolver todo el conjunto en cinta aislante, aislante todo. Mantenerla compacta.
