Aquí tenemos en vídeo de él en funcionamiento:

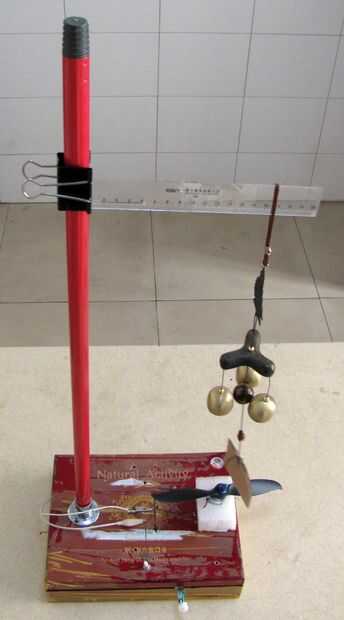

Foto 1: muestra todo viento chime mecanismo. Campana es una caja de puros con soporte de varilla de cortina sosteniendo una sección de la escoba con acrílico regla sujetada a la manija de la escoba con una pinza c de papel.

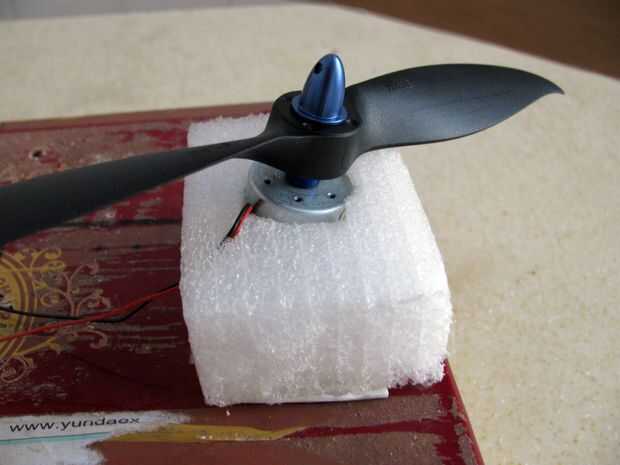

Foto 2: motor celebrado en algunos espuma de embalaje con adjunto hélice de un avión RC. Probablemente un fan más simple sería utilizar uno de esos sombrero solar accionado los fanáticos del béisbol. Lo importante es utilizar un motor de corriente baja - alrededor de 50 miliamperios. Si utilizas un 300 miliamperios motor el transistor no será capaz de arrancar el motor y las baterías no durará mucho tiempo.

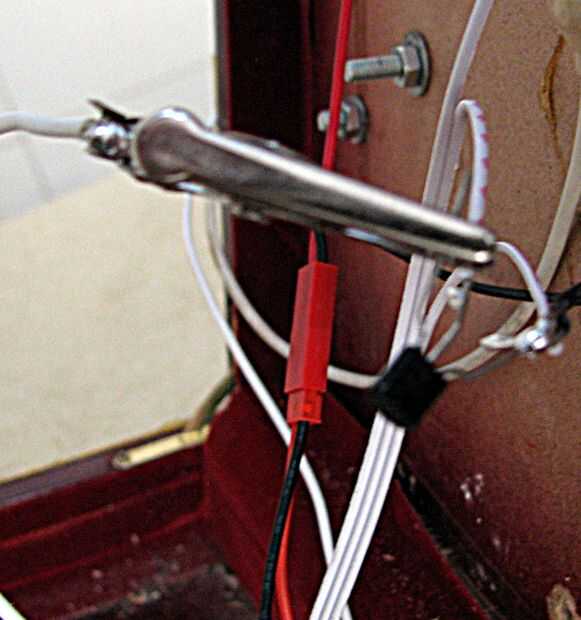

Foto 3: espectáculos transistor conectado al PIR, negativo de batería y uno de los terminales del motor. Drenaje del transistor, puerta y fuente se indican en el esquema de cableado. Usted podría ser capaz de usar un simple transistor de NPN 2n2222 si el motor no dibuja mucho actual. No uso circuitos como solamente tenía dos componentes. Le enchufamos el PIR en el arnés de cableado que también rescatado de la unidad de DVD. Lotes de piezas buenas en estas unidades.

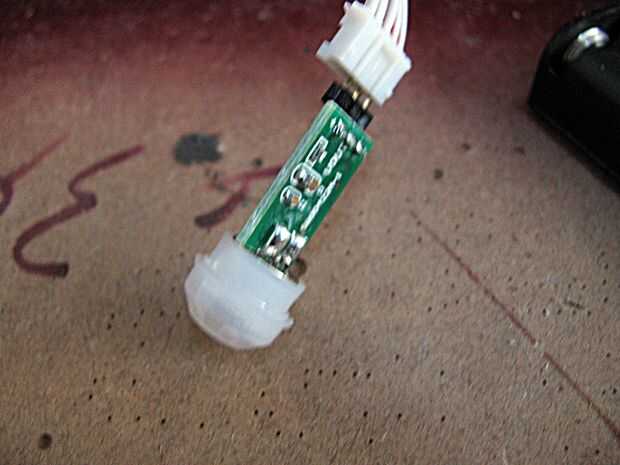

Foto 4: sensor de movimiento PIR muestra que utiliza de 5 a 15 voltios.

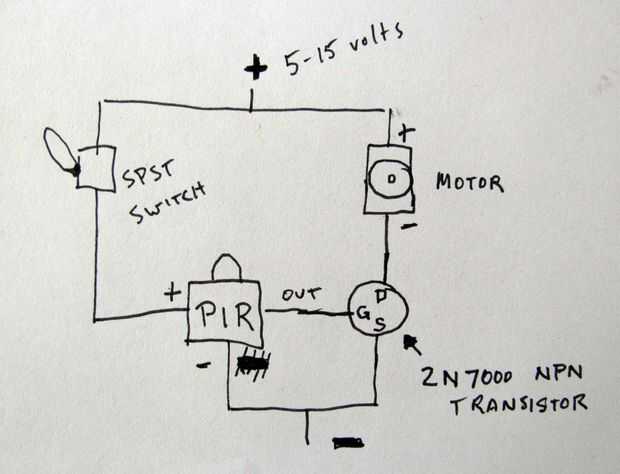

Foto 5: muestra cableado esquemático. Nota: probablemente debería usar un diodo conectado en los bornes del motor para proteger el transistor pero parece estar bien cuando se utiliza motor bajo del actual sin él.
