Carpeta de PCB

por lo que te gusta desarmar cosas y rescatar cosas?! ¿Qué haces con esos tableros PCB después de tomar cosas de ellos?

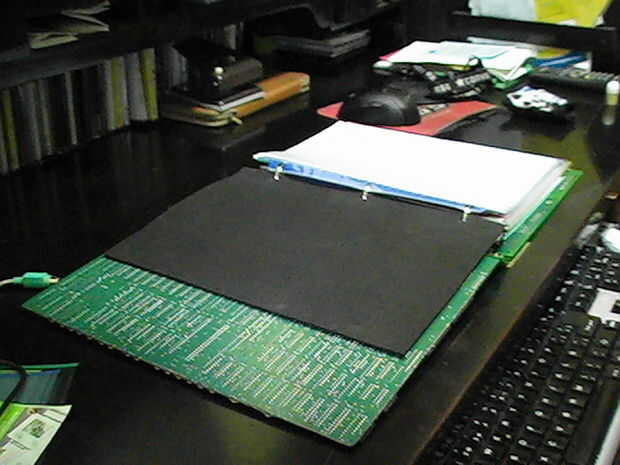

Así que hice una carpeta... su bastante más pesado que una carpeta normal, pero su también fuerte y se ve la clase de fresco.

Para este proyecto utilicé los siguientes materiales

Herramientas:
Pinzas
Cortadores de alambre
un cuchillo *
soldadura de hierro
destornillador
una herramienta"dremel"
un pincel (principalmente para los trabajos de limpieza o de quitar)

Materiales:
Placas PCB **
un cuaderno barato Regular (si su utiliza cosas aún mejor, libre de las rocas!... Asegúrese de que todavía funciona tho)
2 tornillos con sus tuercas (alrededor de 0.5" de largo)
Cemento de contacto ***
una hoja de espuma ***
un montón de anillas (anillos pequeños utilizados principalmente para hacer pulseras)

* es necesario para cortar espuma y quitar cosas de tu PCB, lo que hace este trabajo hará
** tan grande como usted puede conseguir em, para este proyecto necesitarás al menos 2 hojas (11,5 "x 10,25") y 1 (11,5 "x 1") mínimo
Opcional, pero usted puede decidir utilizar al final (protege la parte posterior de sus notas y da también un soporte acolchado)

Me han preguntado donde los obtuve gran PCB esta es mi respuesta: (si sabes el nombre o tipo de la im de equipo hablando por favor comentario, así que otros saben dónde buscar :)

Bien im no está seguro de lo que era, se fueron 2 grandes cajas metálicas (el tipo que pones en algo de parrilla) en el frente se lee "Sistemas de visión de COGNEX 2000" el otro Lee "Turbo HR + ESI los productos vision" en la espalda ambos tienen alrededor de 4 salidas de cámara y el segundo también tiene algunos puertos serie marcados "SIO"
encontré esta foto de una de las fuentes de PCB
1 caja de

supuse que eran parte de un circuito cerrado "sistema de vigilancia"... básicamente cuando tiran a la basura cosas en el Departamento de electrónica @ escuela nos permiten tomar lo que queremos XD

ACTUALIZACIÓN!!!!!! googfan dijo que encontró algunos Server PCB que son bastante grandes, espero ayuda

SEGURIDAD PRIMERO! por favor! Cuando se utiliza una herramienta de corte, o cuando son curiosas las cosas de su tablero utilice gafas de protección y cubra su nariz, no creo PCB "aserrín" o humos de soldadura son buenos para su salud, también tuve unas cuantas llamadas de cierre antes que decidí que tenía que usar las gafas
