Carpeta de PCB (3 / 6 paso)

Paso 3: corte

¿
Chicos hecho!? Es difícil, el tiempo para su equipo de seguridad (si no lo has hecho ya) es necesario para este paso!

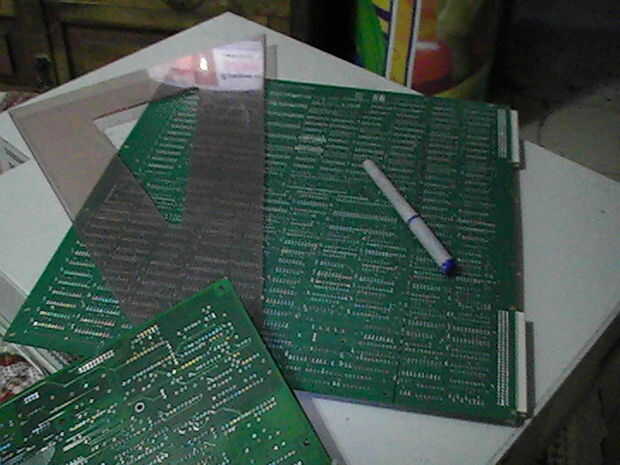

Ya tienes las medidas para su carpeta, así que su tiempo para dibujar algunas líneas en el PCB con un marcador o algo (utiliza un marcador de cd y luego quitar la tinta con alcohol)

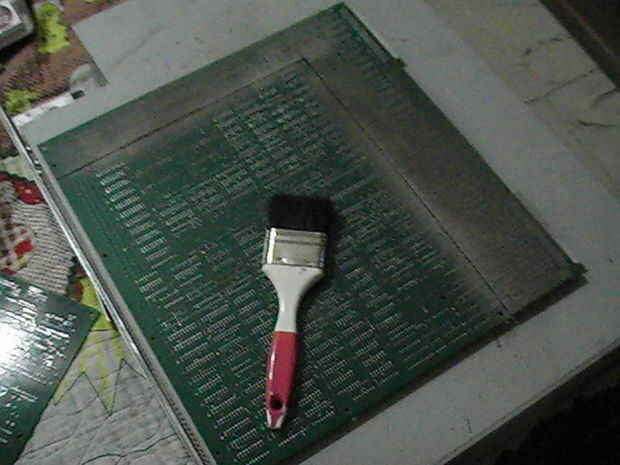

obtener la herramienta "dremel" y con mucho cuidado (y el uso de las gafas... no te olvides) corte a lo largo de las líneas apenas elaborado, cuidadoso.

puede utilizar un pincel para limpiar los paneles después.
