Carpeta de PCB (4 / 6 paso)

Paso 4: Montaje de paneles

para unir todos los paneles juntos utilicé algunos saltan anillos y mi taladro,

mi panel frontal tenía algo de espacio entre el borde del tablero y los componentes de un lado por lo que hice los agujeros para unir los paneles, en la parte posterior que tenía que colocar los orificios del anillo donde emparejado un espacio vacío en los paneles

De nuevo, utilice la cinta métrica o regla o lo que sea para hacer las marcas donde desea colocar los anillos, asegúrese de que coinciden con las marcas en el otro panel, y que son un poco más cercanos al borde de la Junta que la mitad del diámetro interno del anillo

* PRECAUCIÓN rara explicación mecánica *
Eso es porque usted quiere ser capaz de abrir la carpeta con los paneles en un ángulo de 180 º y cuando haces eso, el anillo debe estar centrado, pero tiene que tener cierta holgura para moverse libremente por lo que necesitará darle una distancia de "agujero" de "menos que el diámetro interno" y la distancia desde el borde exterior de los agujeros debe ser mayor que el diámetro exterior.

Esto es tan largo como la distancia desde el borde del panel con el agujero no es menor que el espesor del panel en cuyo caso recomendaría usar anillos grandes
*END* LÍNEA DE FONDO DA LOS ANILLOS CIERTA HOLGURA

Al principio hice los agujeros de diámetro exacto de los anillos, gran error, los anillos se atascan y curva, rotura, etc.... en general una mala idea.

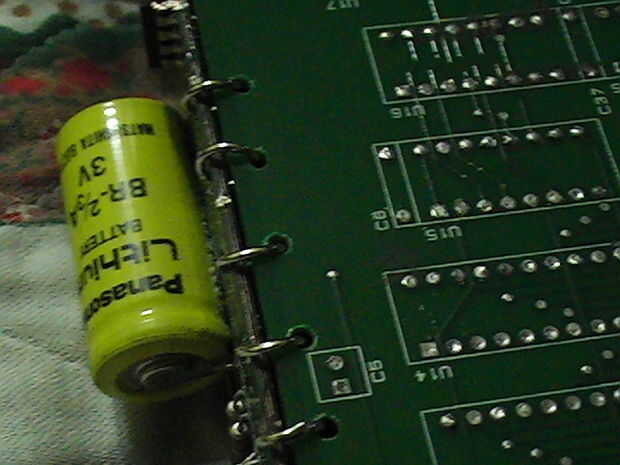

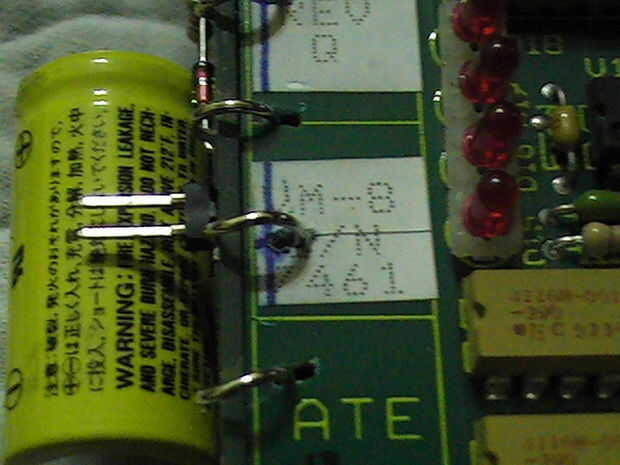

Compruebe las imágenes para ver lo que finalmente funcionó.

Una vez que haya terminado haciendo los agujeros de su tiempo para obtener sus alicates y poner los aros a través de cada par de agujeros correspondientes. también utilicé algunos soldadura para sostener los extremos de los anillos juntos, así se ve mucho mejor
