Paso 6: Construir el acabado (electrónica)
Mi final es la construcción de 2 sistemas. Sistema uno es el LED de dos colores que muestran inmediatamente cuando un coche cruza la línea en qué lugar terminó. El LED verde de colores cuando usted es primero, no se enciende cuando eres segundo y va rojo cuando está pasado.
El segundo sistema (más complicado) muestra el tiempo en una pantalla en la parte posterior del acabado.
No hago fotos o diagramas de cómo construir, lo único que puedo hacer aquí es explicar la idea y compartir el código.

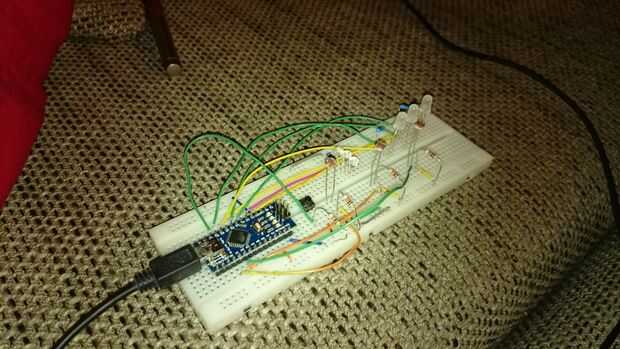

Usar un Arduino nano para hacer todo el trabajo duro.
Para la detección real de los coches he utilizado 3 resistencias sensores luz en 3 carriles. Están conectados a los pines analógicos de Arduino. Todos tienen un 10k baje la resistencia a tierra. Tres LEDs blancos en el puente por encima de ellos asegurarse de que tienen suficiente luz para "ver" los coches.

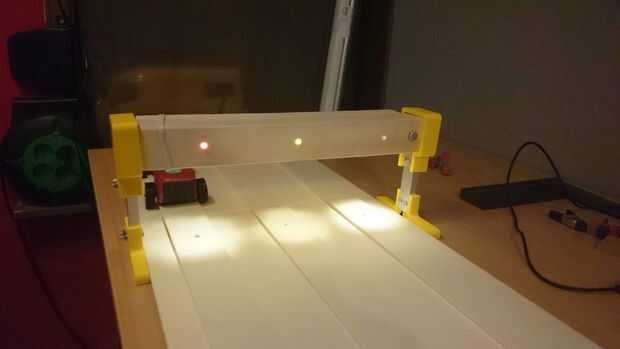

En el frente, el puente tiene 3 LEDs, uno sobre cada carril que puede iluminar en rojo o verde. Cada uno está conectado (con un resistor) con dos pernos digitales de Arduino.

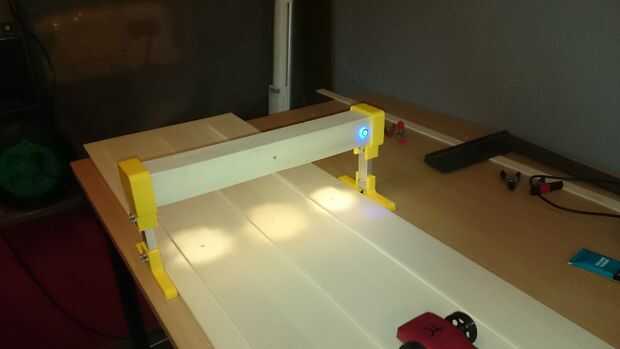

También he añadido un botón para poder restablecer el sistema. (He añadido un LED en el botón, sólo por diversión)
Con estos componentes funciona el acabado.
Pantalla

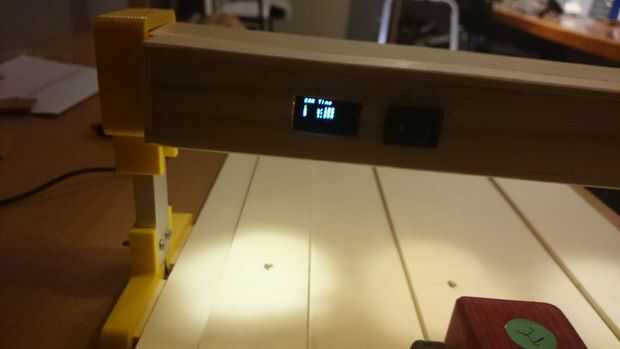

Para hacerlo más divertido, he añadido una pantalla en la parte posterior del puente.

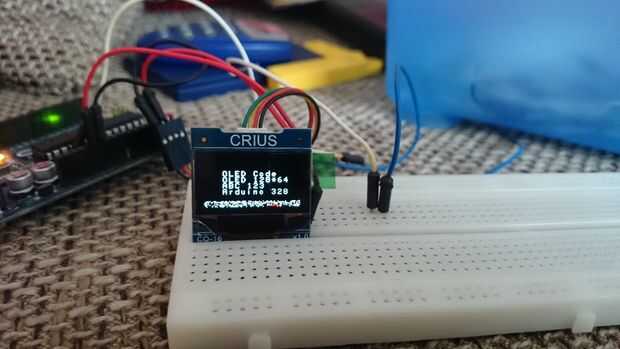

Usé una pantalla OLED muy barata que todavía había dejado de mi proyecto de reloj. No pude conseguirlo para trabajar luego y me llevó para siempre a hacer que funcione ahora. Yo le aconsejo que utilice una pantalla de otros y cambiar el código en consecuencia. He marcado en el código donde está el código para esta pantalla.

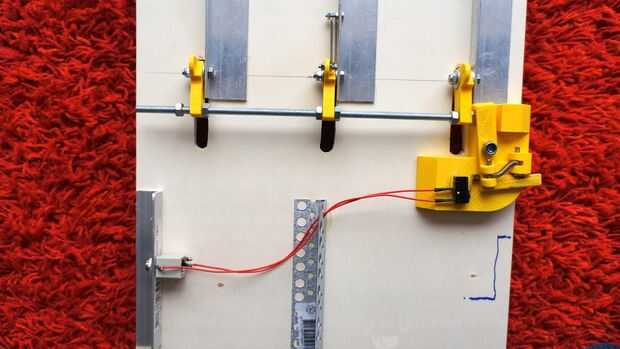

Para registrar el tiempo, también necesita el starttime, por lo que me tira un cable desde el startbutton en het inicio al botón de reset en el puente. Así que ahora el sistema se restablece cuando se inician los coches.

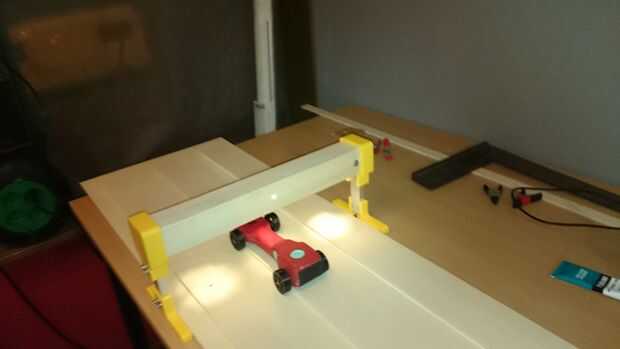

Puente
Para la construcción del puente, también imprimí 4 partes en mi impresora 3D. He añadido los archivos. La conexión del puente de la pista podría ser un poco mejor, pero quería que todo sea desmontable. Por esta misma razón utilicé enchufes para conectar el cable en el inicio y el final.
