Carrete de la manguera de la piscina del PVC (11 / 22 paso)

Paso 11: Haga cuerpo de carrete

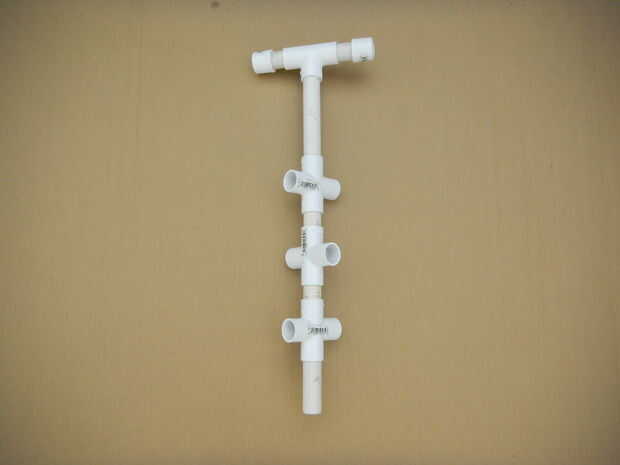

Ensamble árbol de abajo a arriba en secuencia: un 3 ¾" longitud Class200pe grado ¾" PVC tubería *, ¾" Cruz, una 2 ½" longitud Class200pe grado ¾" PVC pipa, el segundo ¾" Cruz dado vuelta 90 grados, la longitud del segundo 2 ½" Class200pe grado ¾" PVC pipa, el tercer ¾" Cruz, una 6 ½" longitud Class200pe grado ¾" PVC pipa y la manija que hicimos en el paso anterior , gire la manija de 45 grados.

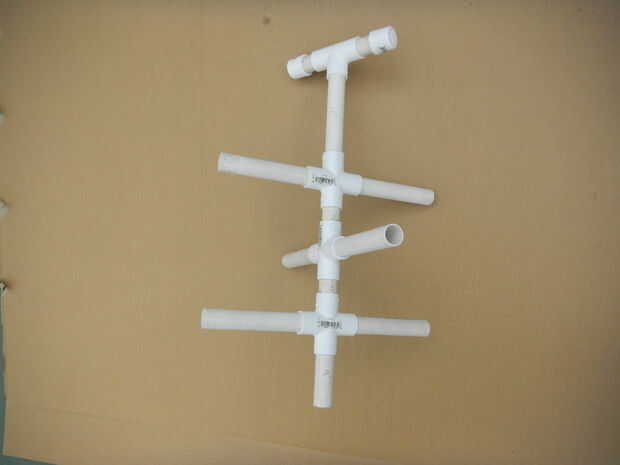

Montar radios con 6 piezas de 6" longitud Class200pe grado ¾" PVC tubo en cada ¾" de la Cruz.

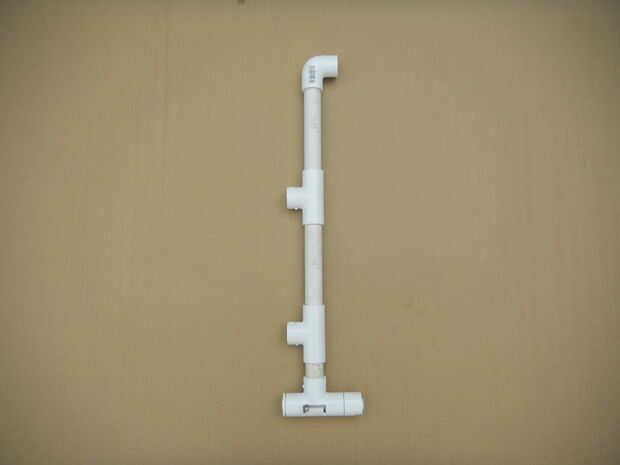

Montar el primer Polo concentrador de abajo hacia arriba en la secuencia: el perno del lado izquierdo que hicimos en el paso anterior, un ½" longitud Class200pe grado ¾" PVC tubería de 2, un ¾" t, 6 ½" longitud Class200pe grado ¾" PVC pipa, la segunda ¾" t, la segunda 6 ½" longitud Class200pe grado ¾" PVC tubería y codo de la cerradura de clip que hicimos en el paso anterior.

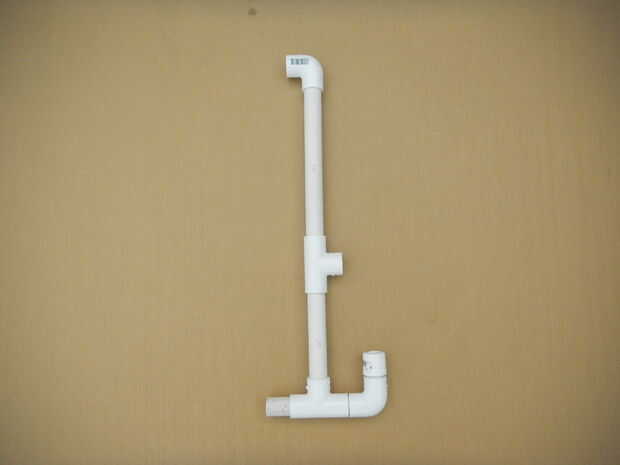

Montar el segundo Polo concentrador de abajo hacia arriba en la secuencia: una longitud Class200pe grado ¾" PVC tubería de 2", el gancho que hicimos en el paso anterior, una 6 ½" longitud Class200pe grado ¾" PVC pipa, una camiseta de ¾", un ½" longitud Class200pe grado ¾" PVC tubo de 10 y ¾" del codo.

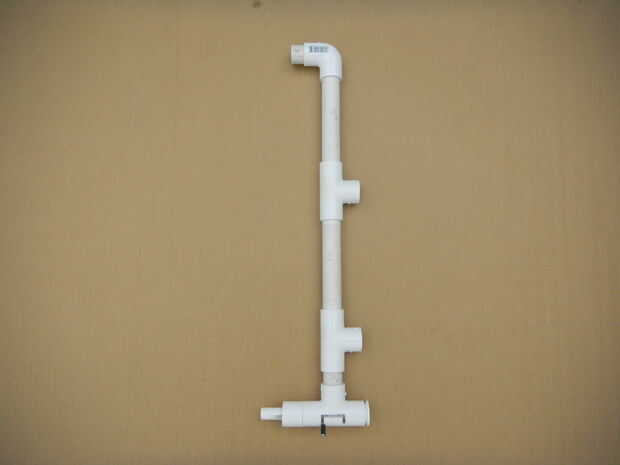

Montar el tercer polo concentrador de abajo hacia arriba en la secuencia: el perno del lado derecho que hicimos en el paso anterior, un ½" longitud Class200pe grado ¾" PVC tubería de 2, un ¾" t, 6 ½" longitud Class200pe grado ¾" PVC pipa, el segundo ¾" tee, el segundo 6 ½" longitud Class200pe grado ¾" PVC tubo y un ¾" del codo.

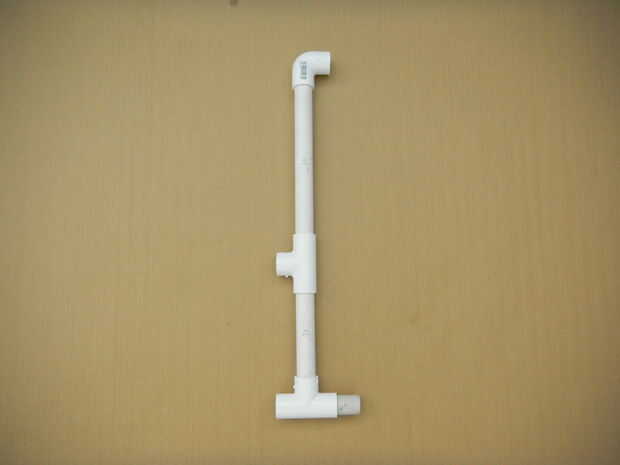

Montar el 4 º Polo bub de abajo hacia arriba en orden: una longitud Class200pe grado ¾" PVC tubería de 2", una camiseta de ¾", un ½" longitud Class200pe grado ¾" PVC tubo de 10 y un ¾" codo.

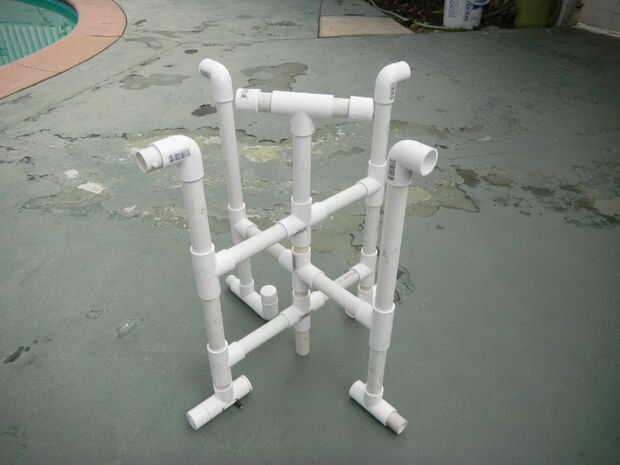

Juntar todos los polos del eje a radios en secuencia.
Pegamento de PVC. El cuerpo del carrete está listo.
* todas las tuberías en el árbol tiene que ser Class200pe grado ¾" PVC tubo que tiene un diámetro interior más grande que puede atravesar una tubería Sch40 ½" grado ½" PVC como un eje de la bobina.
