Paso 3: Implementado en el FPGA

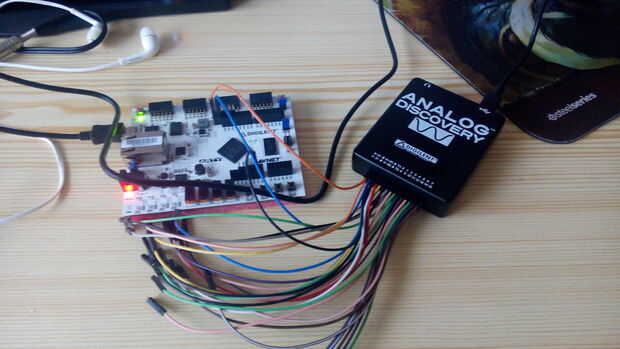

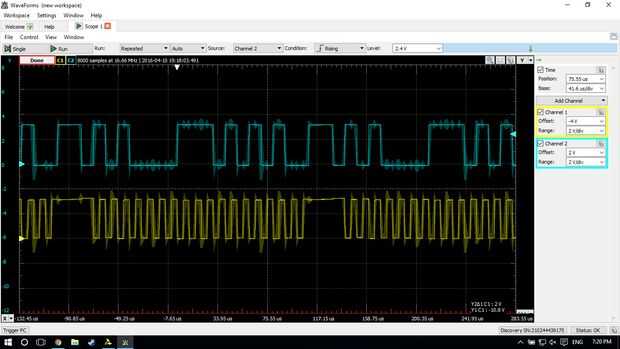

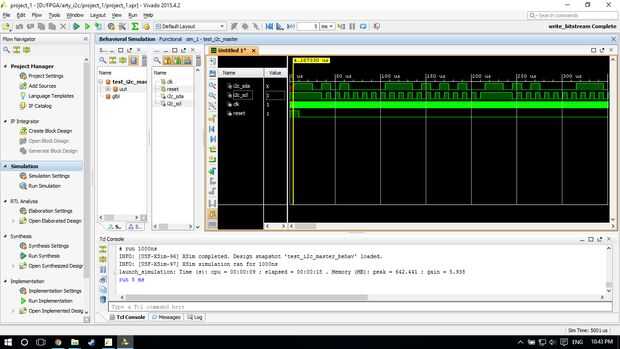

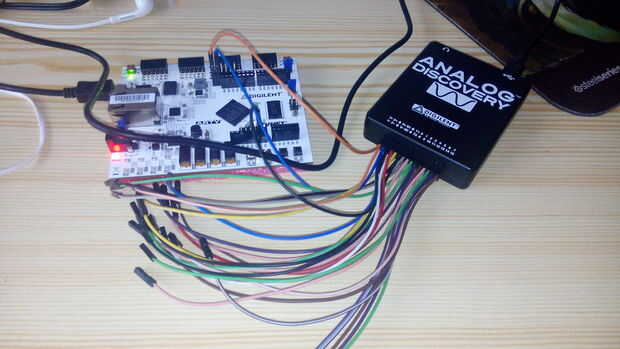

Lo implementado en el FPGA es los siguientes: la comunicación i2c que utilizo para conectar el microcontrolador a la Junta de la FPGA. En la primera foto, usted puede ver las formas de onda simuladas y después de eso, las formas de onda obtienen del software de formas de onda, usando el osciloscopio digital analógico descubrimiento.
El código utilizado para la FPGA es el siguiente: (¡ Aviso importante! El núcleo de i2c es parcial y utiliza unas datos específicos y una dirección específica para ser enviado. En el proyecto definitivo, será cambiado.)
