¿Carrito portátil cierre campo de fuerza de la condenación (1 / 4 paso)

Paso 1: Hacer la correa...

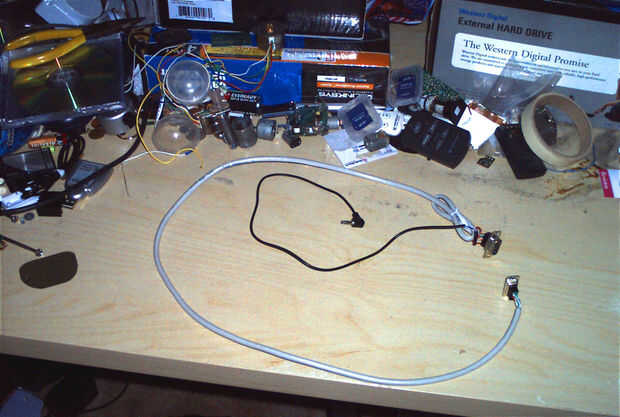

Primero, corte una longitud de cable cat5 es largo enouth para envolver alrededor de su cintura (se puede hacer envolver dos veces, si quieres, pero no lo hice), pero lo hacen flojo para que pueda trabajar con él.

luego haz los conectores db9, el conector de auriculares y tu soldador.

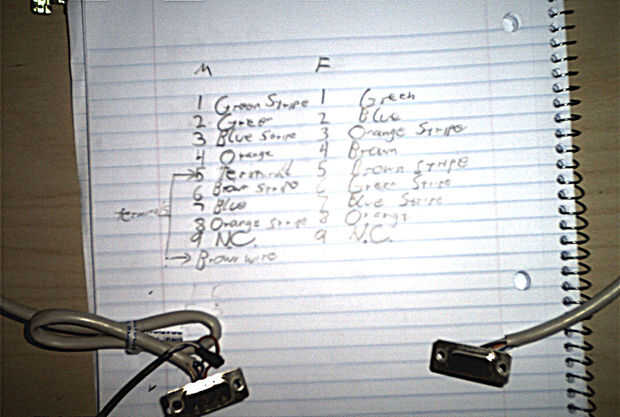

Conecte los cables cat5 cable a los conectores db9 con las siguientes conexiones:

hombre:
Pin: | color del cable:
1 Raya verde
2 verde
3 raya azul
4 naranja sólido
5 auriculares
6 raya marrón
7 color azul
8 raya naranja
9 no conectada
alambre extra café va a los auriculares

hembra:
Pin: | color del cable:
1 verde
2 color azul
3 raya naranja
4 sólido marrón
Raya marrón 5
6 raya verde
7 raya azul
8 naranja sólido
9 no conectada
