Paso 5: rectificación
Usé diferentes valores de R y C dependiendo del canal que estaba controlando. Usé un 10uF en los canales izquierdo y derecho y 1uF en los canales de avance y retroceso. La razón es que cuanto mayor sea el valor de C, cuanto más tiempo la señal se activa a la viruta RC. Violín con valores de R y C hasta que el coche tiene las vueltas y la reversa como quieras después de todo está dicho y hecho.

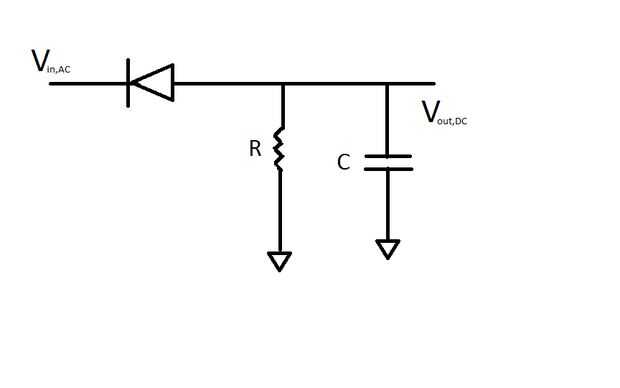

Para probar la funcionalidad de este paso, primero use el osciloscopio en el lado de salida de este circuito. En el lado de entrada poner una señal de prueba de 1Vpp (una señal de AC). La salida debe mostrar un circuito de media onda rectificada.
Ahora que esto funciona, tiene su gancho de entrada en la salida de las dos etapas anteriores. Con el osciloscopio en el mismo lugar que antes, una fuente de prueba en el filtro de 1Vpp. Asegúrese de que hay una salida rectificada. Si es así, entonces usted está haciendo bien.
