Carro Rack Utility Bed (5 / 9 paso)

Paso 5: Crear los montajes de tubo

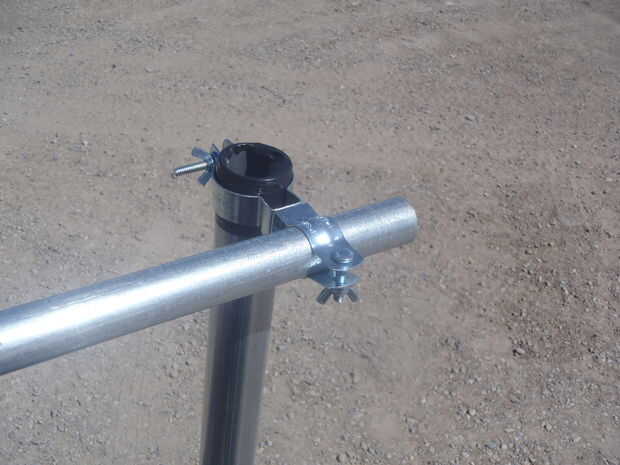

A continuación, vamos a crear los montajes que se conectan los tubos verticales a los cruzados. Se trata de los collares #4 se emperna a los collarines de #2.

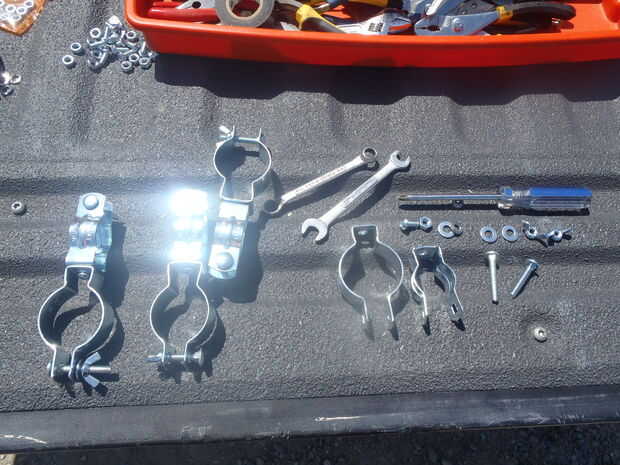

1. Retire los pernos de apriete de 4 de los collares de #4 y todos los collares de #2.
2. Conectan los collares: perno >> arandela plana >> #4 cuello << cuello # 2 << arandela << tuerca
3. Asegurar los collares son perpendiculares uno al otro (el agujero para los tubos) y apriete firmemente la tuerca
4. Repita para todos los conjuntos de collar 4.
5. Reemplace los pernos de apriete, pero use una tuerca de mariposa en lugar de la tuerca estándar.

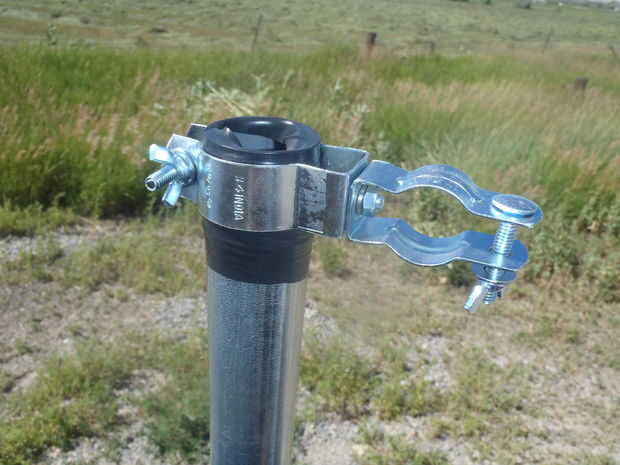

6. Deslice los soportes en la parte superior de los tubos vertical y apriete firmemente las tuercas de mariposa.

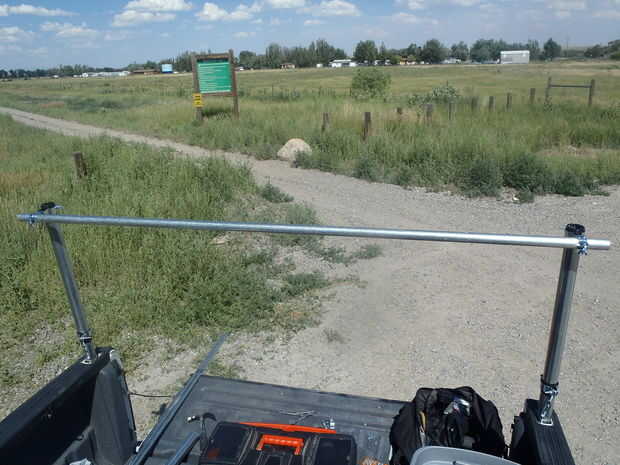

7. Correr la tubería de 1" a través de los collares de #2 a ambos lados de la cama del camión
8. Apriete las tuercas de mariposa en el #2 pernos de apriete un poco.

Otra vez, envuelve cinta eléctrica alrededor del tubo para asegurar un ajuste apretado. También me aseguré que todos #4 tuercas se hacia en la cama y #2 pernos fueron apuntando hacia abajo. El último bit es solo preferencia, pero creo que queda mejor así.
