Paso 2: Planificación de cables
Planifiqué todo, desde donde los alambres fueron puesto y la estructura de la base y motores.

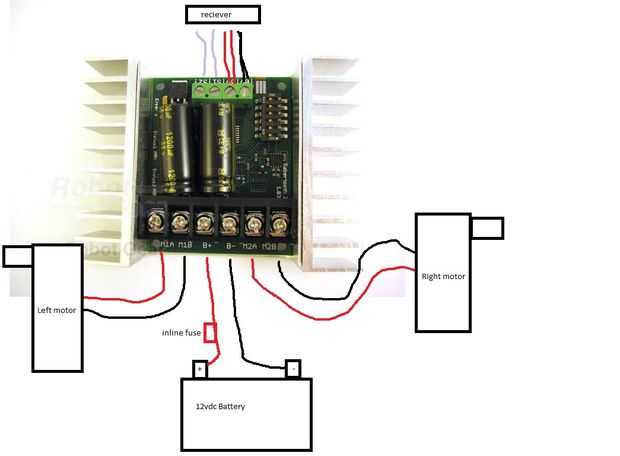

Conecte los cables positivos y negativos de los motores a la ESC para el M1A y M1B del derecho y M2A y M2B de la izquierda.
Conecte el conductor positivo de la batería el fusible en línea y luego el borne positivo de la ESC.
Conecte el cable negativo de la batería al terminal negativo de la esc.
Utilizar los extremos de los conectores de servo para conectar el receptor de radio uno a ch1 y otro ch2 (o THR y STR) uso de mezcla en la radio.
La función de mezcla permite dirección, acelerador o al Canal Aux seguir control de entrada para el canal de dirección, del acelerador o Aux. Cuando una mezcla está activada y el control de entrada asignado se mueve, el canal master (primario) envía salida al mismo tiempo que envía el canal de esclavo (secundario). Salida se envía para el modelo en la dirección y la posición asignada en la pantalla de mezcla.
en el otro extremo de los cables de servo Trence el cable rojo dos y conectar a la terminal de 5v.
tuerza los alambres negro y conéctelos al terminal 0v de la esc.
los dos cables blancos se dejan conectar uno de ellos con para S1 y el S2.
Ahora que todo está conectado. probar la configuración. Si funciona como usted quiere entonces pasemos si no reconfigura el interruptor primero de cables los cables de servo y prueba. continuación, ponga la mezcla en la radio. Me gustaría que alguien le de me dijo que este le de guardar mucho tiempo. La configuración predeterminada de la radio es bastante para corregir como puede ser que algún ajuste fino es necesario.
