Paso 2: modelado
Para preparar y convertir mis mallas utilicé Rhino. Esta es la rutina:
File -> New -> objetos - pulgadas
Archivo -> importar y elija su STL
Sé que mi acción es 8 "x 2" x 1 ".
Elevando mi stock con 1.5" medios paralelos 0,24" va ser agarrados por el vicio. Yo también compensará mi modelo 0,05" por debajo del tope de stock que deja 0,71" para mi modelo. Usaré 0,7" esto para mi parte del cuerpo y 0.01 para un rectángulo base. Esto es una referencia útil al definir el cuadro de stock más adelante puesto que las partes del cuerpo tienden a ser extrañas formas irregulares.
Crear un cuadro de medida 8 "x 2" x 0.7 "y posición sobre la superficie del cuerpo previsto ser molido. Hacer una copia de la caja y compensar un poco a lo largo de un eje para mantener la misma posición. Cambiar su altura a 0,01". Utilice el comando MeshBooleanIntersect para combinar el cuadro de 0,7" con su exploración. Una vez que ha sido recortada, mover el cuadro de 0,01" besar la parte inferior de la superficie recortada.

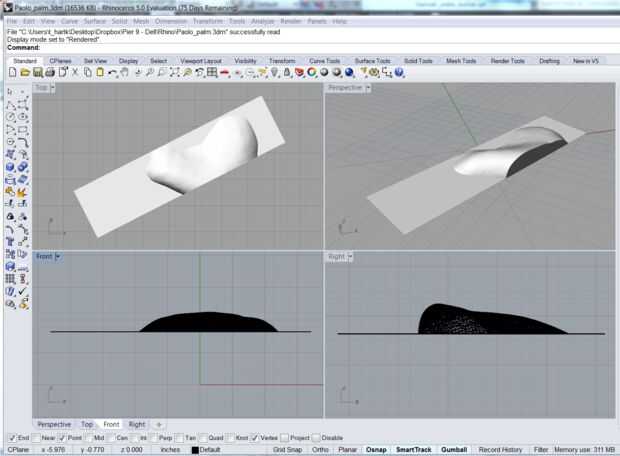

Seleccione la malla y utilice el comando MeshToNURBS para convertir a un polisuperficies. Seleccionar polisuperficies resultante así como el cuadro de base. Luego ir a archivo -> Exportar seleccionado y a un paso de la exportación.
