Paso 2: Construir el circuito

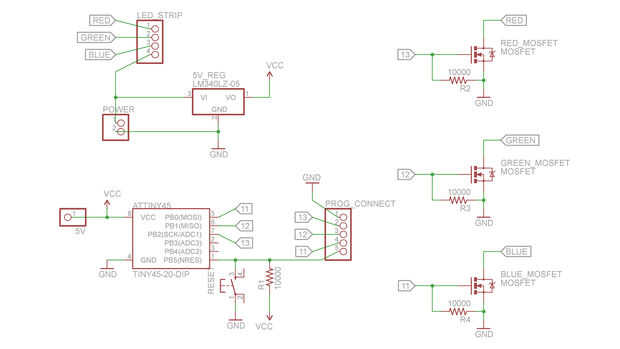

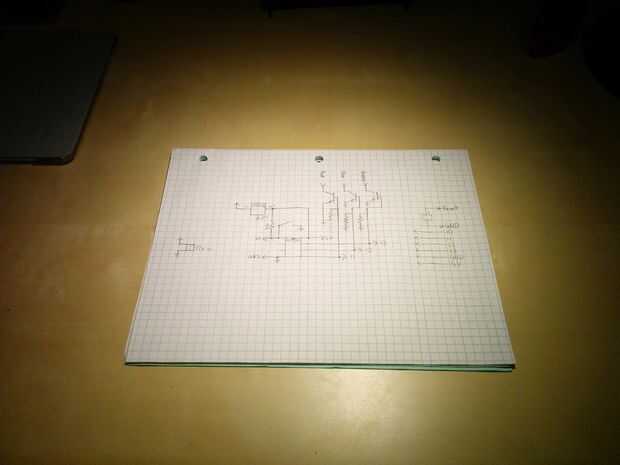

El circuito sí mismo es muy simple. Tres MOSFETs de canal N de control de cada color de la tira LED. Las 10 resistencias de ohm k entre la compuerta y la fuente de drenaje cualquier carga restante a la izquierda en la puerta, que mantiene el MOSFET apagado cuando no hay entrada.
Los LEDs consiguen su energía de la fuente de 12 voltios, pero el ATtiny45 obtiene su potencia desde el regulador de voltaje de 5v. También hay una resistencia y el botón conectado al pin de reset. Tiene un medio de alta reset pin del chip ejecutará código. Trayendo la clavija baja (pulsando el botón) reiniciará el chip, que es útil cuando usted quiere comenzar su dibujo en un momento determinado durante el día.

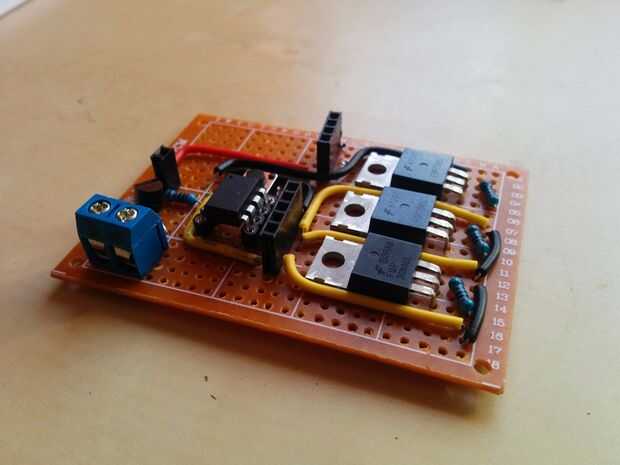

He probado todo este circuito en un protoboard antes de soldar sobre un perfboard. He utilizado headers hembra para conectar el programador, la tira de led y para proporcionar energía. Un encabezado femenino más pequeño se utiliza para contener el ATtiny. También intentó mantener el circuito tan plano como sea posible, porque sabía que iba a tener que ocultar más adelante.
