Cartografía aérea de Black Eagle UAV (4 / 7 paso)

Paso 4: Paso 3: montaje del Motor

Un prefacio para este paso: mi técnica de plexiglás para una bancada es, a mi conocimiento, no es muy común en el mundo rc. Si ya tiene otro montaje del motor o puede crear un montaje de estilo Experimental de las líneas aéreas de acero de titanio o aluminio que podría ser un mejor camino a tomar. Decido tomar el camino rápido y construir un montaje de materiales en mi tienda, así nació el soporte de plexiglás.

He hecho un completo powertest con este montaje y no había ninguna deformación, grietas o incluso. Pero, por supuesto, la verdadera prueba es poner la montura para arriba en el aire.

Estos son los pasos básicos ilustrados en las fotos:
1) Measue la anchura interna del cuerpo del tubo y luego restar el doble del espesor de la hoja del plexiglás. Anote este valor, lo necesitará.

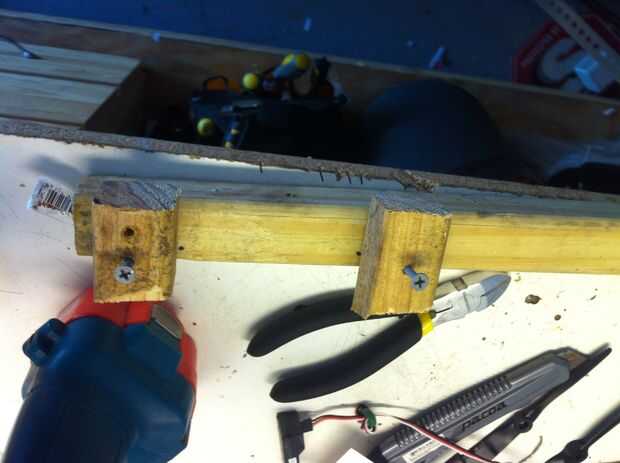

2) toma un gran trozo de madera y dos piezas de chatarra con al menos un borde recto y las piezas de chatarra la distancia calculada en el primer paso aparte del tornillo. (que sean los bordes rectos tanto orientación hacia el interior) (mira la imagen si estás confundido)

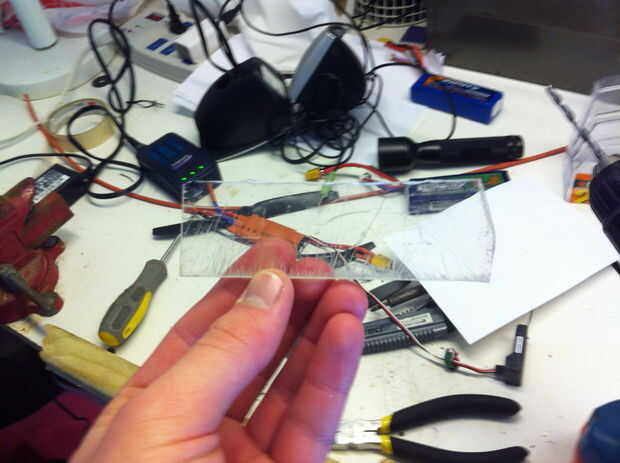

3) corte una tira de plexiglás para su montaje, debe ser lo suficientemente largos para ser asegurados dentro del cuerpo y lo suficientemente amplia como para aceptar su motor.
4) encontrar el centro de la tira de plástico y márquelo. Luego de eso marcar, dibujar líneas de mitad de la longitud del valor desde el primer paso en cada dirección. Ya sabes donde las curvas deben hacerse.

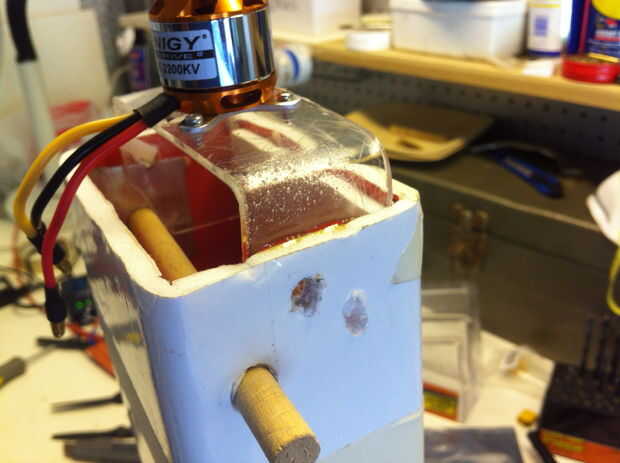

5) utilizando el formulario que hiciste en el paso dos y una fuente de calor, forma y forma de plexiglás para una "U" con dos ángulos rectos en la parte inferior de la curva.
6) cortar cualquier exceso de material, la Plaza hasta el Monte.
7) vuelva a verificar el centro de la montura y luego perforar basada en patrón de montaje del motor.

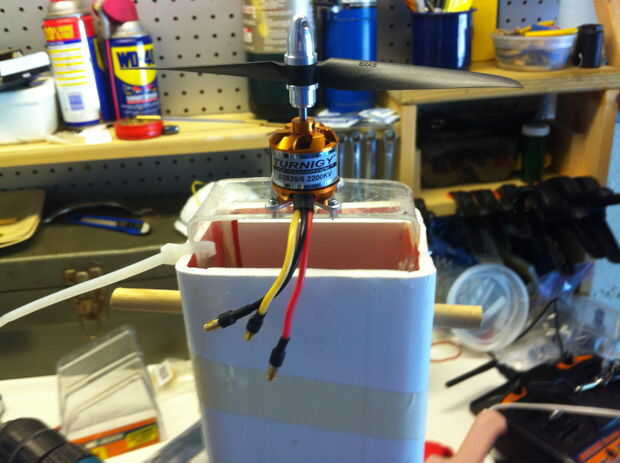

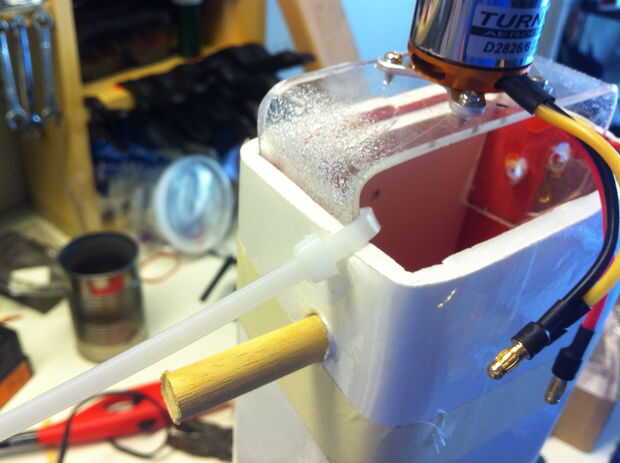

8) es mejor gorila, CA o pegamento caliente el soporte para el tubo del cuerpo, tomando la dirección del empuje en cuenta, un apoyo frente a ligeramente arriba del empujador, y como siempre la orientación debe ser hacia atrás. Alternativamente, se puede experimentar con los lazos de la cerradura del plástico. He utilizado pegamento gorila así como bloquear lazos y ambos trabajaron igualmente así.
