Cartografía de los manglares Wireless ORP Sensor (4 / 6 paso)

Paso 4: Instalar la placa de circuito de ORP

Sensor de ORP la consiste en un tablero de circuito pequeño y una sonda. La placa de circuito interpreta la información de la sonda de forma que el procesador en la placa de Saboten puede entender. La placa de circuito se instala en la parte superior del protector del Sensor Arduino. La sonda se une al conector "BNC" blanco en el protector del Sensor Arduino.

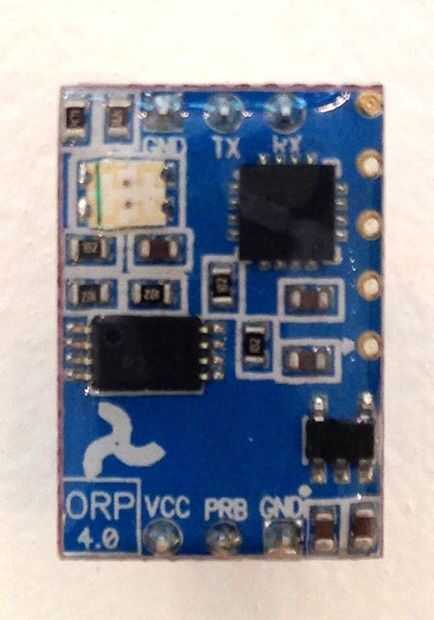

Para instalar la placa de circuito, usted necesita para asegurarse de que es la forma correcta alrededor de primera. La Junta tiene marcas en el borde. Encontrar el lado que dice "ORP 4.0 VCC PRB GND" en él. Asegúrese de que estos tres pernos están en el mismo lado que el conector blanco "BNC".

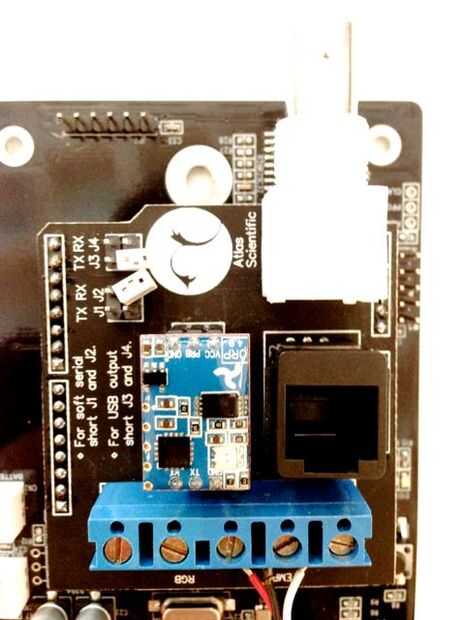

Poner el circuito en las clavijas y asegurarse de que las cosas se alinean. Presionar suavemente hasta que la junta esté asentada.
