¿Paso 1: Para apuntar con un láser, o no?

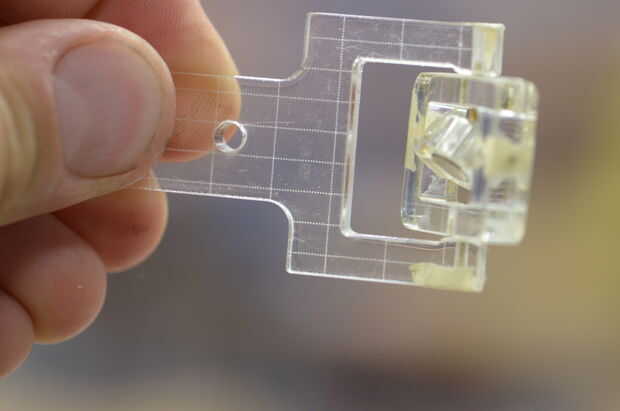

La brújula cardán primero, más simple que intenté funcionó muy bien, con sólo un pequeño 1/4" diámetro, 1/4" alto imán de tierras raras (NdFeB) bajé ebay por menos de un dólar. Gira fácilmente en ambos ejes de rotación cuando dentro de unos 8 o 10 pulgadas de la Asamblea de imán permanente estaba interesado en la cartografía de campo de. Pero era pequeño y tan difícil de ver. Funcionaba bien para mi investigación, pero el efecto de ver el cardán gire (resolver cualquier dirección señalando en las rotaciones de los dos anillos de cardán) fue tan genial, que decidí abrazar la estética hablamos y explorar maneras de hacer más saliente la dirección señala.
Añadir una flecha de puntero grande habría funcionado, pero quería mantener la brújula cardán pequeño, así que pude conseguirla en pequeños espacios. He decidido hacer hincapié en el sentido de señalar mediante la adición de un láser. El láser podría permanecer pequeño así que también sería el cardán, pero el rayo láser un puntero muy saliente. También, se podría hacer aún más espectacular por el uso de una máquina de la niebla. Máquinas de niebla de amor los lasers.

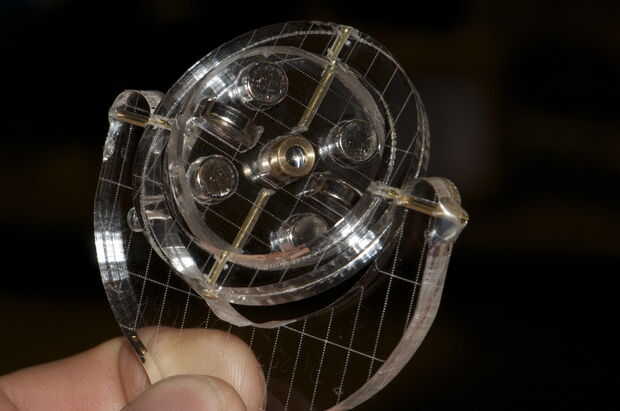

Un compromiso de ir subiendo de tamaño, agregar el láser, pilas para el láser y los imanes adicionales para lograr la simetría en el disco interno cardán, es que el cardán tiene más inercia. Como resultado a veces puede oscilar antes de venir a descansar en un ángulo dado. Debe ir sin decir, demasiado, pero deben utilizarse láseres de sólo la energía más pequeña en este.
Nota sobre láseres y ojo de seguridad
Los láseres son peligrosos a los ojos. En esta aplicación he utilizado un diodo de láser rojo de 1mW de potencia muy baja. Fuertemente desalentar a cualquiera que esté considerando colocar algo más fuerte, porque este láser punteagudo de dirección no está directamente bajo control del usuario. El objetivo de este proyecto es dejar que movimiento de la viga a servir como una indicación de algún desconocido, la dirección del campo magnético. Con un láser de baja potencia como esta, puede parpadear o mover la mano, debe el láser acercarse o cruzar sus ojos. Con otros láseres de mayor potencia, es posible cruzar un umbral donde el láser puede causar daños oculares irreversibles más rápido que el reflejo del centelleo. Saben, con razón ser asustado por y disfrutar de la lectura instructables durante años y años con buenos ojos.
