Paso 2: Diseñar su cardán desde dentro hacia fuera

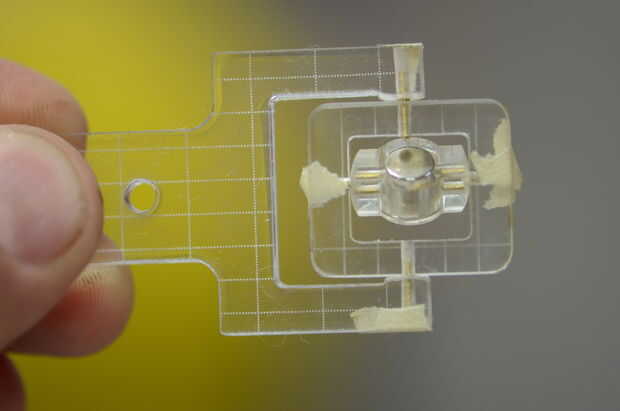

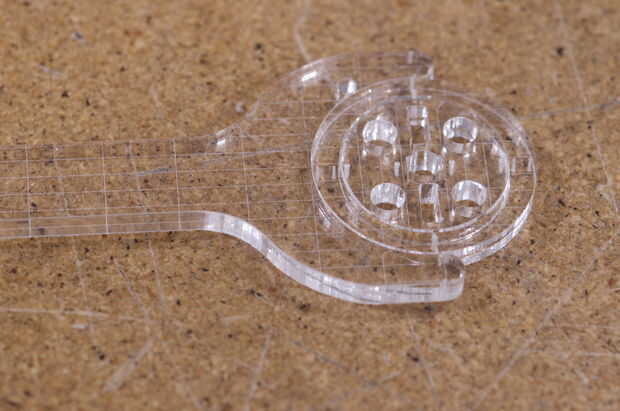

El tamaño de los aros exteriores se determina por qué desea apoyar en los aros interiores. En el primero, más pequeño, cardán que hice, sólo quería celebrar un pequeño 1/4" imán de diámetro, por lo que el anillo interior básicamente era suficiente acrílico mantenga el imán, y compra para dos cables de latón de diámetro 1/16 pulgada actuando como pasadores. En la segunda versión que se muestra aquí con un laser, quería tener un laser pequeño, dos baterías para el láser y una serie de imanes.
Diseñar el cardán es equilibrado alrededor del centro de rotación de ambos ejes. Los anillos del cardán deben equilibrarse en torno a los ejes de pivote para que la gravedad no tiende a hacer que quieres colgar en cualquier dirección particular. Opté por lograr equilibrio simetría - simplemente teniendo cuidado de colocar cosas igualmente alrededor de los centros de rotación (es más fácil así). Pongo una cosa sólo es necesario uno de lo láser, en el centro, y todo lo demás que necesitaba más de uno (dos pequeñas pilas de botón 1,5 a voltaje de funcionamiento de 3V del láser) uniformemente espaciadas alrededor del centro. Yo pude han utilizado 2 imanes, pero que habría significado que el puntero tendría mucho más alineado con un eje que la otra, por lo que utilicé un array de cuatro pequeños imanes para aproximar una sola. Los imanes deben todos estar mirando del mismo modo.
