Cartón corto radio curva de pobre hombre (3 / 8 paso)

Paso 3: Bosquejo del patrón plano (parte 1)

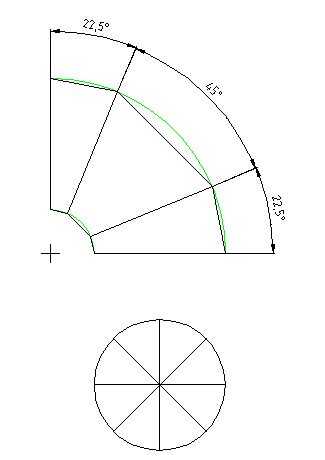

Para esbozar el patrón plano de las secciones de la curva, debemos dividir la sección transversal circular de la curva por un número entero. Opté por ocho partes, porque era bastante suficiente. Este método no le permite hacer muchas divisiones, porque el trabajo aumenta mucho.

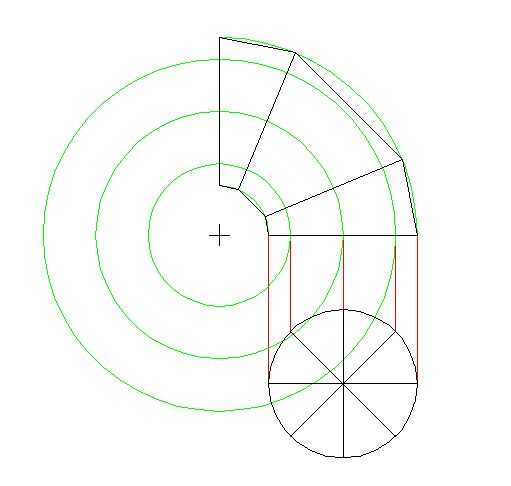

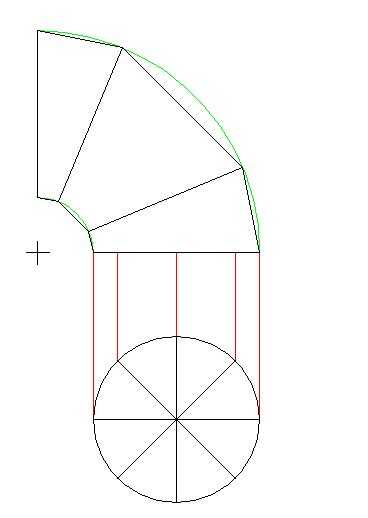

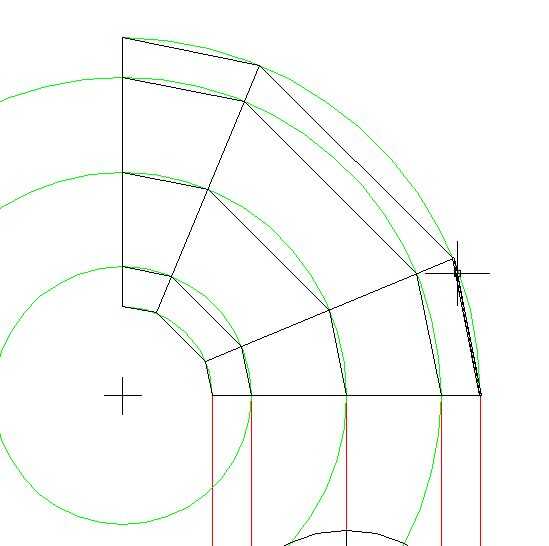

Crear líneas de proyección de las divisiones en la curva. A continuación, crear círculos concéntricos sobre los puntos que fueron bosquejados. Esboce las líneas poligonales de la intersección de los círculos con las líneas de sección que hemos creado antes.

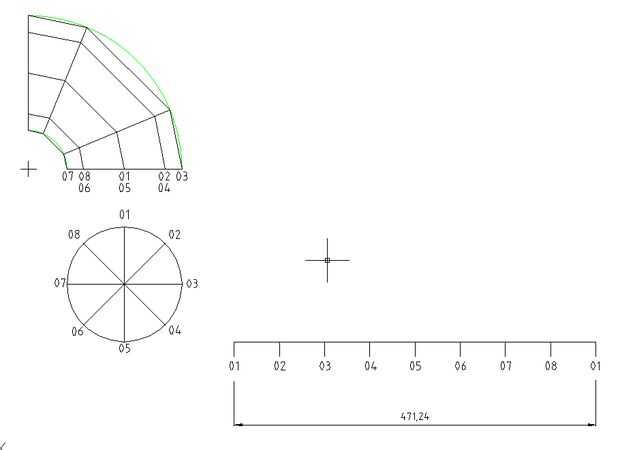

Calcular la longitud desenrollada del tubo multiplicando el diámetro por PI. En este ejemplo, 150 * 3, 14159 = 471, 2385. Crear una línea que representa esta planta. Vamos a trabajar en ella para construir el patrón plano.

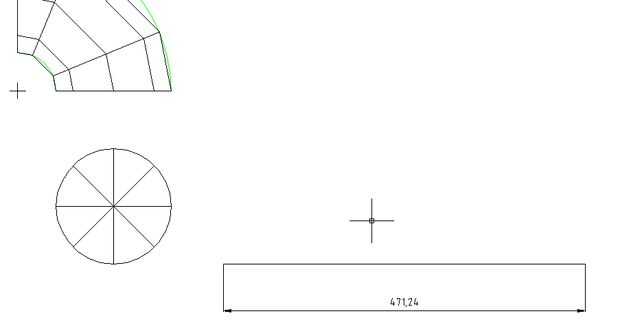

Dividir esta línea en ocho partes identic. Cada software de CAD tiene un mando que hace eso. Aquí he nombrado las secciones para facilitar la explicación para el siguiente paso.
