Paso 4: El-pasador - parte 1
El pasador es una pieza muy delicada e importante de la Asamblea. Si el Guardapelo que no funciona correctamente, es probable que hasta la clavija.
El pasador es un caminó-pasador que se asierra por la mitad. Permite que la tapa gire en la configuración del corazón. Sin embargo debe dividirse por la mitad para la configuración del medallón.
Para hacer el asador-pin
(usted notará desde el fichero DXF o la escala de dibujo, que la sección más grande de la espiga del perno partido tiene un diámetro de 5mm, con el interior 3.5 mm.)

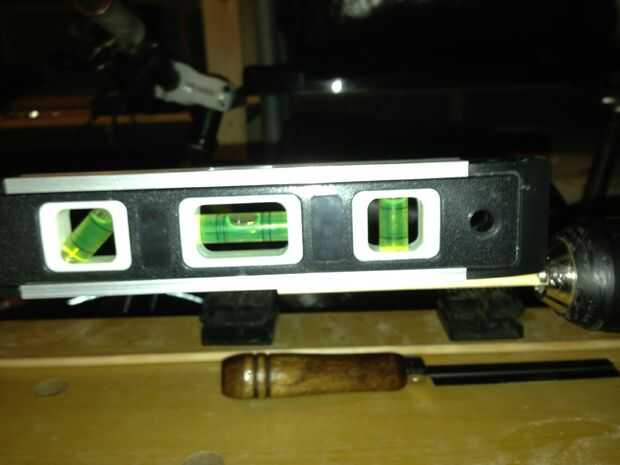

- Inserte el taquete de madera de 6 mm en un torno (He usado un taladro montado en la mesa de trabajo, entonces asegurado el pasador era nivel usando un nivel de burbuja).
- Girar el taladro y reducir una sección amplia del papel de lija dowelusing visible.

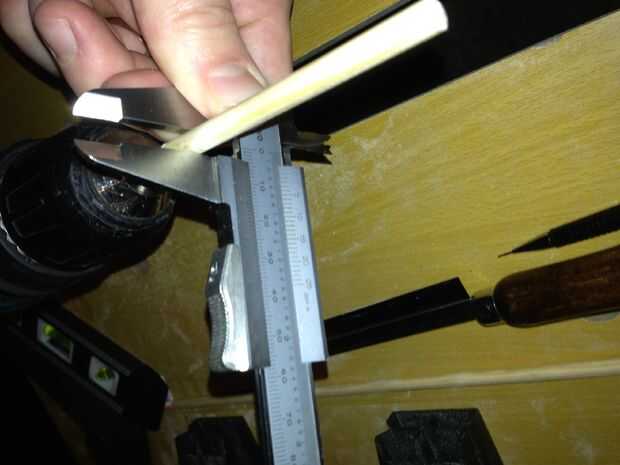

- Utilizando el calibrador Vernier hacer el diámetro justo por debajo de 5 mm (4.8 hará), a lo largo de una longitud de alrededor de 30 mm.
- Dibujo una línea recta alrededor de la circunferencia de la espiga. (Esto indica donde será reducir aún más el diámetro hasta 3.5 mm)
- Mediante un archivo de madera, calibrador a vernier y una mano firme, cuidadosamente reducir el diámetro de la clavija de 3,5 mm para una longitud de 10-15 mm. (Esta pieza será conocida ahora como el caminó pasador)

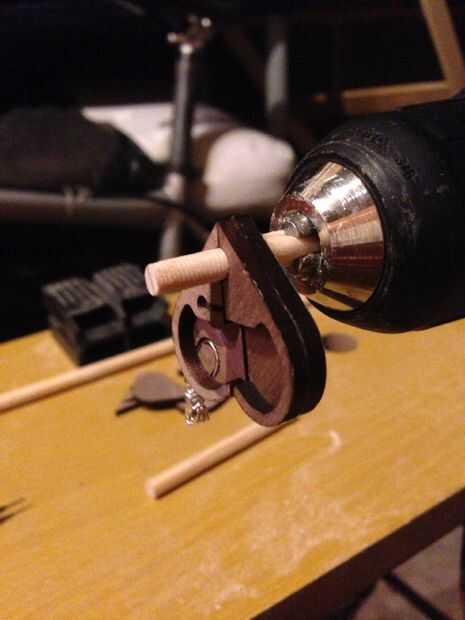

- Compruebe que su pasador se desliza muy bien a través de la primera capa de la manera (en forma de corazón) y se detiene cuidadosamente en el cambio de pasadores de diámetro.
- Marca una línea central alrededor de la longitud de la espiga (mitad simétricamente la espiga escalonada)
- Usando el vice o el Banco de trabajo asegure la pieza,

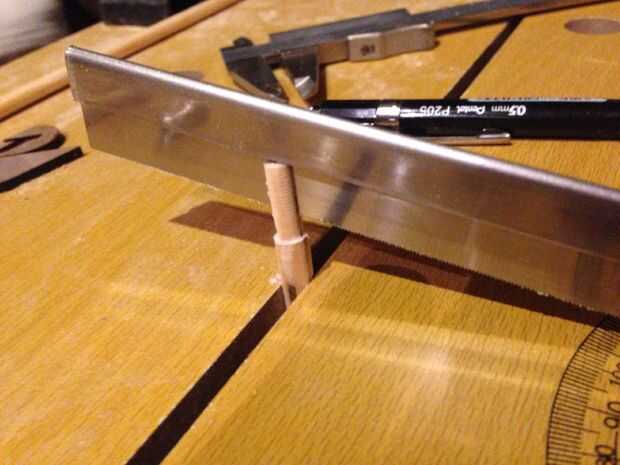

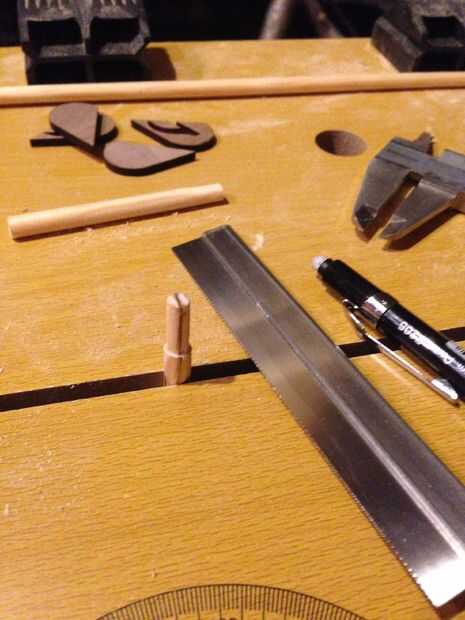

- Comienza partiendo la espiga escalonada por la mitad con la navaja de sierra.
- Justo antes de llegar a mitad de la varilla de la repetir el proceso desde el otro extremo.
- Otra vez, justo antes de mitad de camino, quiere cortar los lados. (utilizando las líneas de corte listas todos como guía de la sierra)

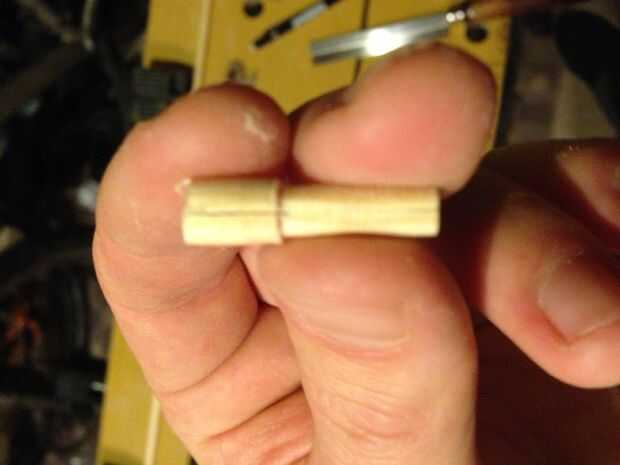

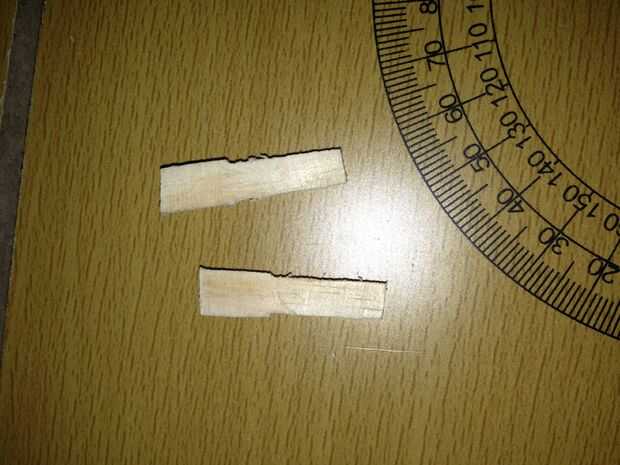

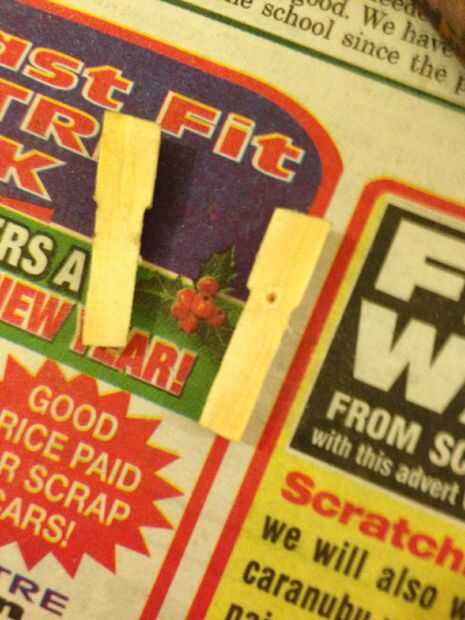

- Una vez se ha dividido completamente la espiga escalonada, Lije ligeramente los lados interiores para asegurar que encajan sin problemas.
