Paso 1: Módulo de seguimiento de coche
Nota: Este PCB también fue utilizado en el Instructable de MonkeyDogTracker:
No se necesita un módulo nrf24L01 + y utiliza un esquema diferente.
El módulo de la exhibición consta de varios componentes principales (comprados en ebay):

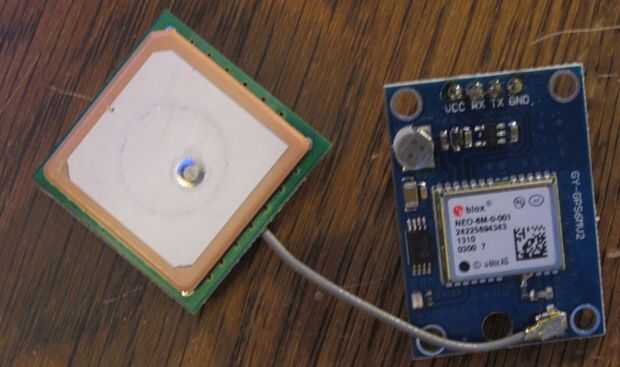

Un GPS(see picture) Ublox NEO - 6M
Un magnetómetro de LSM303DLHC (ver imagen)
Una pantalla de LCD5110 (ver imagen)

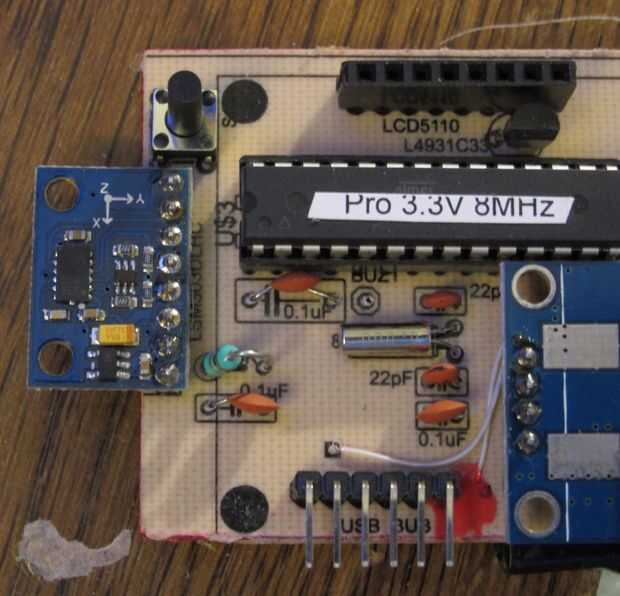

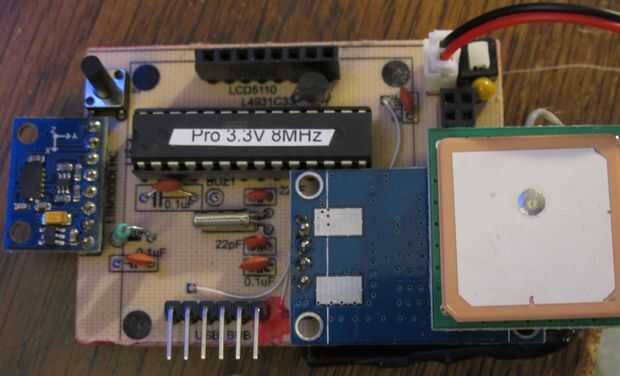

Un PCB personalizado de Arduino

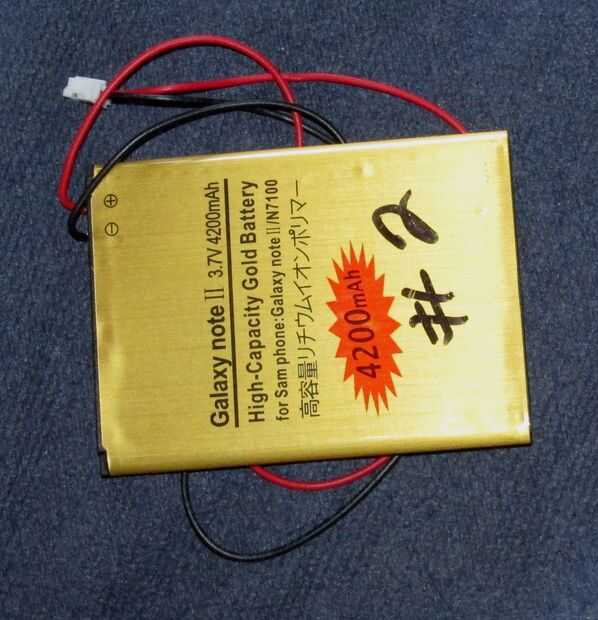

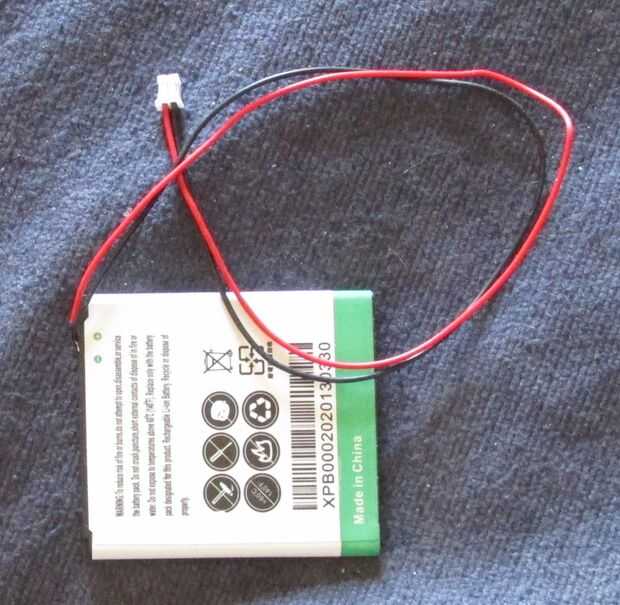

Una batería de litio (ver fotos)
Para la batería, he seleccionado un 3.7Vdc batería Ion de litio también compró en ebay. Se trata de un tipo común de baterías de reemplazo para algunos smartphones y tablets. Estas vienen en diversos tamaños y capacidades. Tuve que soldar un conector JST2.0 a las baterías. No había realmente decidí que uno utilizar.
También puede utilizar 18650 pilas.

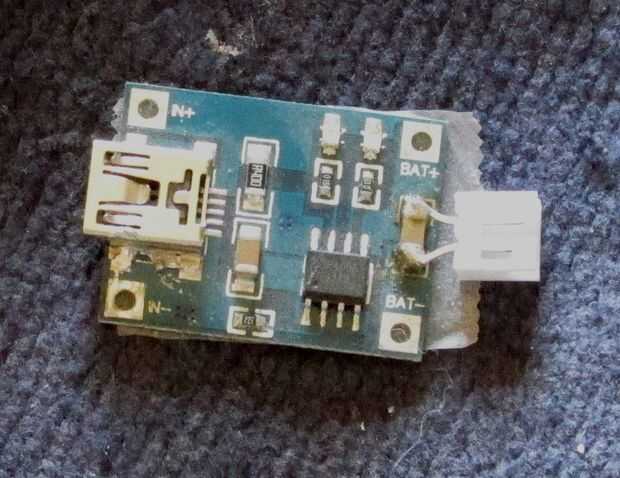

También compró un cargador de baterías de ión de litio USB 1A y añadido un conector JST2.0 para cargar estas baterías (ver figura).
ADVERTENCIA: Puerto USB estándar de un ordenador a menudo solamente pondrá a 0, 5A. Mientras que esto funcionará, tardará más tiempo. La carga será más rápida si existe una fuente de 1 o 2A, como un adaptador de CA USB 2A.

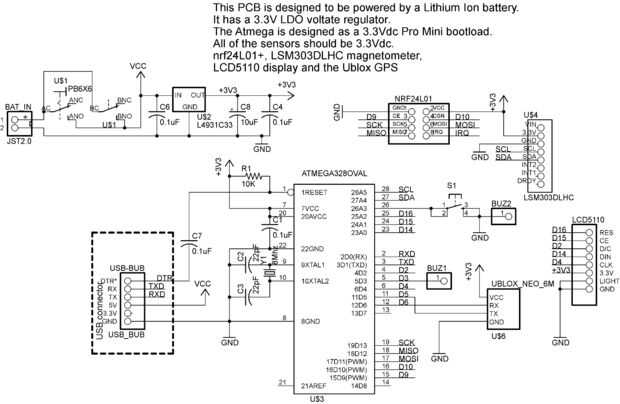

Se adjunta esquema de la PCB de Arduino. Potencia se regula con un 3.3Vdc regulador. S1 es el pulsador. U$ 1 es un botón de encendido/apagado:
Buz1, 2 son almohadillas de un zumbador, no utilizado.
Hay un conector etiquetado nrf24L01 +, también no utilizado.
Hay un conector de tipo USB-BUB para cargar dibujos de Arduino.
Las dos imágenes con pantallas muestra una flecha apuntando en la dirección del collar y la distancia a él.
HowItWorks:
El GPS Lee continuamente la latitud y longitud de la CarTracker. Cuando se presiona el botón, las coordenadas se guardan en la EEPROM. Por ejemplo, esta sería la ubicación de su vehículo.
Ahora, digamos que usted salga de una tienda y está buscando su coche. Encienda la CarTracker. No pulsar el botón. El GPS va a leer las coordenadas de la tienda y calculará la distancia y dirección desde allí a la ubicación almacenada (del coche). La brújula Oriente la pantalla apuntará al coche de la pantalla y mostrará la distancia.
