Cartucho NES de disco y puerto de consola (4 / 5 paso)

Paso 4: Preparación de la consola

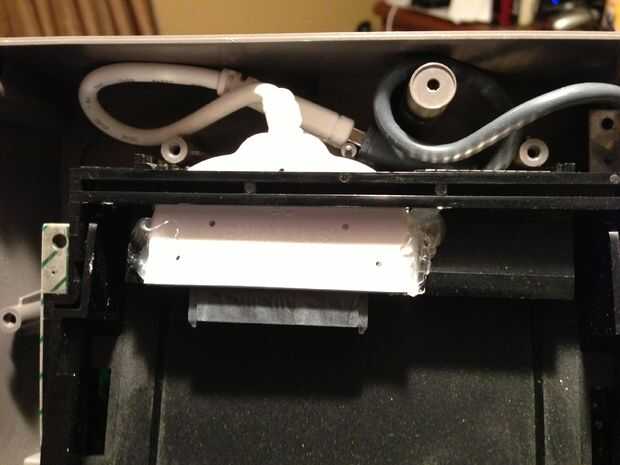

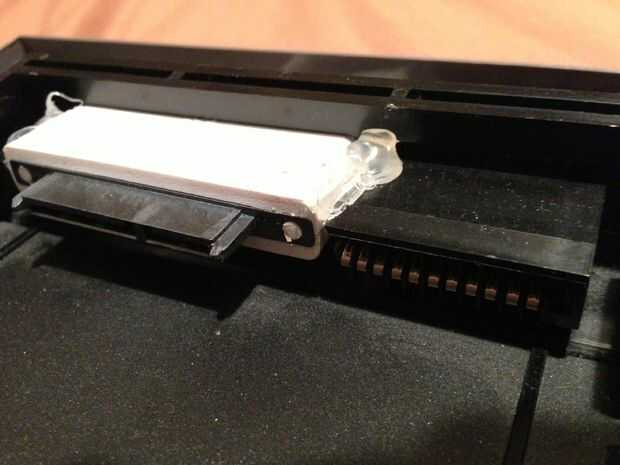

El objetivo de este paso es colocar el adaptador SATA en el lector de cartucho para que la unidad de disco duro diapositivas sobre cuando se pone dentro de la consola. Para lograr esto, usted necesita cortar parte de la 72 pines, para hacer espacio para el adaptador SATA. Referencia a las imágenes de este paso para entender cómo hacerlo.

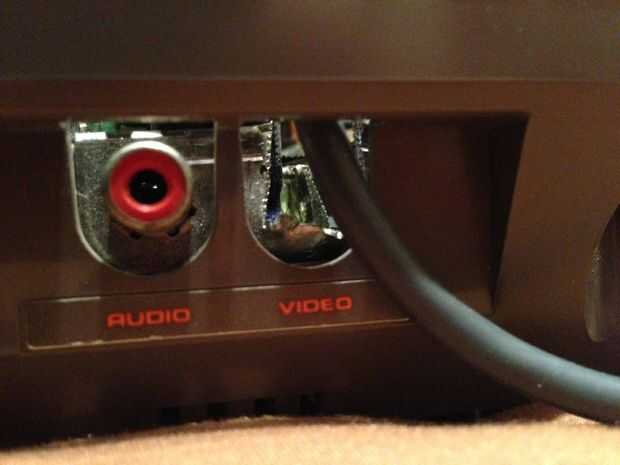

Una vez que has cortado suficiente espacio para el adaptador, utilice una pistola de pegamento caliente para mantenerlo correctamente en su lugar. Luego utiliza un cable de extensión USB y funcionó a lo largo de la carcasa de la consola y le salió por el puerto de video RCA. Utilizamos tijeras para cortar el puerto y deje un espacio para el cable.
