Cartulina K-9 controlado de Radio, que habla (10 / 11 paso)

Paso 10: El controlador

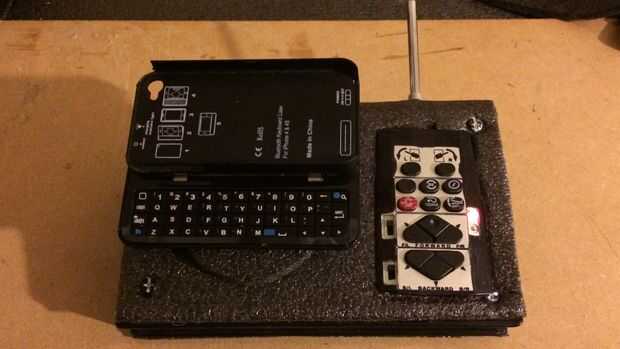

Para rematar la construcción entera necesitaba hacer un poco de trabajo en el regulador del tanque. El controlador original no estaba funcionando pero tuve un controlador más reciente con una antena de goma no esté en uso, que estaba en la misma frecuencia, y trabajó todos los motores del tanque. Yo quería hacer un nuevo controlador de vivienda porque tenía una idea para colocar una caja del teléfono para mi iPhone con cámara de K-9 y funciones del discurso, tan sólo con algunas piezas, logré reunir un ligero y útil controlador de vivienda puede ser fácilmente abierto y cerrado para cambiar la batería. Los bits que utilicé para hacerlo fueron,

El controlador de
Hoja de la espuma del PVC
Unas cuantas tuercas y pernos rechonchos
Bluetooth teclado caso iPhone
Una paz de cartón delgado
Marcador permanente negro
Antena telescópica de TV rota antena
Un conector de presión la batería 9v
Y un caso plástico del cassette VHS.

1.) el controlador para dejar el panel de control, circuitos y cables de batería de la tira. El controlador escurr una batería de 9 voltios, pero los conectores de la batería fueron construidos en el control de viviendas así que tuvieron que ser desconectado. Quite la antena de goma. Este se reemplazará por una telescópica para mayor alcance más tarde.

2.) usando el caso de la cinta de video, cortar un agujero algo menor que el panel de control en el lado derecho de la caja.

3.) cubrir la frente, la columna vertebral y la parte posterior de la caja con la hoja de la espuma del PVC. Puedes usar pegamento, pero me fui para el uso de tornillos y tuercas porque la espuma se estirará un poco al abrir y cerrar el caso para cambiar la batería, además me gustó el look de ellos porque cuando color negro, especie de parecen remaches (va con el tema de todo robot). Una vez fijado, corte el agujero del panel de control.

4.) la placa de circuito fue atornillada al panel de control. Desatornille la placa y se alimentan en el agujero, descansa el panel de control en la parte superior de la caja y vuelva a colocar la Junta del panel. La espuma de PVC ayudará a hacer un ajuste apretado entre los dos.

5.) conectar los 2 cables al conector de presión de la batería de 9v.

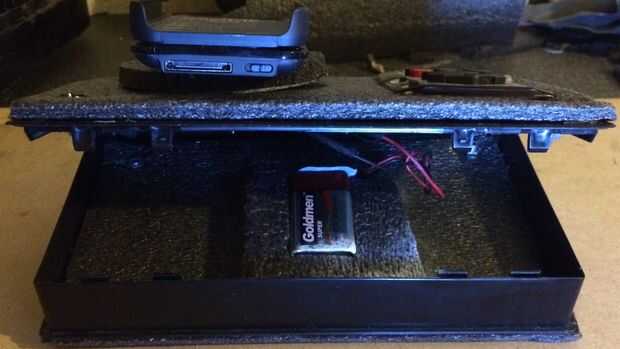

6.) corte y pegamento algunas capas de espuma de PVC de hojas en el caso, corte una pequeña sección hacia fuera así que una batería de 9v y conector se bien y en alto suficiente para el caso de la tapa voluntad mantener la batería en su lugar cuando se cierra.

7.) un taladro la columna vertebral del caso sobre el panel de control y el tornillo de la antena telescópica. Asegúrese de que el agujero es grande lo suficiente para que usted puede abrir y cerrar el caso sin ninguna tensión en el accesorio de antena.

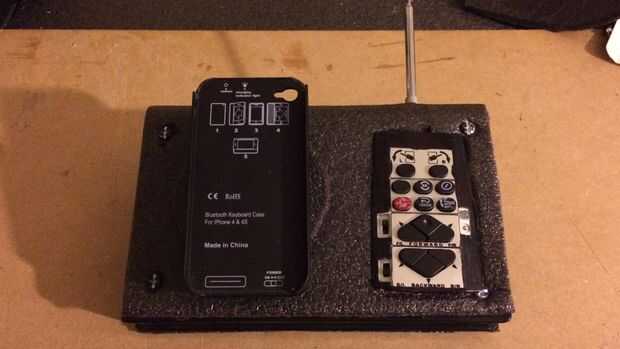

8.) cortar una paz CD tamaño tarjeta y espuma de PVC y pegamento juntos. Colocar en la caja de control en el lado izquierdo y hacer un agujero a través del disco y en el caso. Coloque un perno de cabeza redondeado a través del disco, en el caso y el tornillo en una tuerca.

9.) aplicar algún pegamento a la parte posterior de la caja del teléfono y coloque el disco de espuma.

10.) corte una "K" y un "9" de algunos fina cartulina color plata y fije a la parte posterior de la caja con pegamento.

Tuve que cortar con cuidado el borde superior y la volumen botón cubierta de la caja del teléfono porque realmente es para un iPhone 4. Pero he puesto a un iPhone 5S que, como tu probablemente consciente, es más alto. Este salió bastante bien como las 5S se desliza fácilmente en y fuera del caso mejor que lo hizo el iPhone 4 y es lo suficientemente apretado como para que el teléfono no deslice hacia fuera su propio. Y que es el nuevo controlador de hecho. Y esto también marca el final de la construcción. Así que por favor mover al siguiente paso para algunas reflexiones y algunos más fotos de K-9, totalmente terminado y mostrando su luz brillante agradable.
