Paso 2: Construcción de las conexiones de interfaz

El sistema utiliza la luz "verde" en el cubo SNMP como aceptar un buen "status", tenemos que construir interfaz así que podemos controlar esta señal usando cualquier alarma antirrobo bajo costo magnético reed switches o interruptores de límite o cualquier dispositivo que puede tener una configuración normalmente abierta/cerrada.

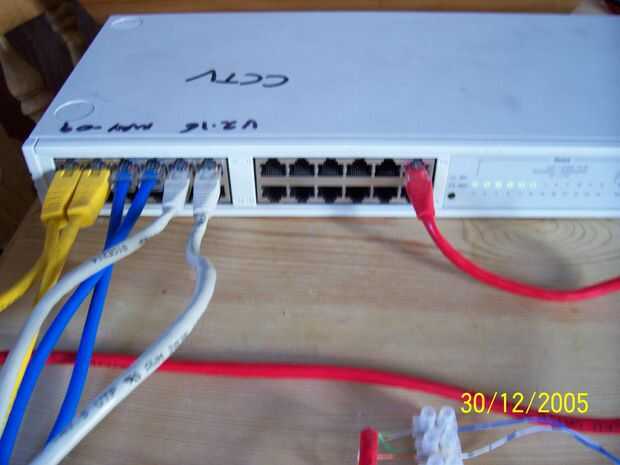

Utilizaremos el cable de red cat5 como entrada de 3Com hub pero sólo con la pareja verde/blanco que se transmiten cuando se conecta a un concentrador ethernet (hubs tienen conexiones inversas para que pueda usar cables rectos) esta entonces es para proporcionar 6 salidas en parejas, en enlaces de la foto son de color naranja blanco, el conector RJ45 se conecta a cualquier puerto en 3com hub excepto puertos 1-10 , sugieren 23.

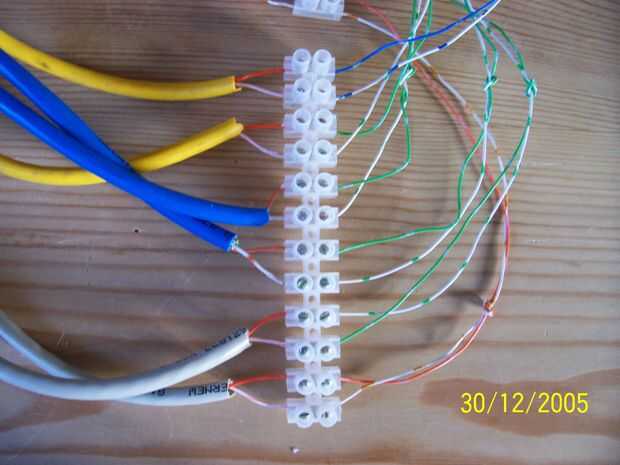

El segundo conector tiene las 6 salidas o nodos de zonas, puede cortar cada 1m de cable abajo y usar sólo el par blanco naranja, conecte al conector eléctrico con el fin de reflejar en el conector de entrada. foto muestra 2 x azul, 2 x amarillo, 2 x cables gris estos conectan a los puertos 1-6 en 3com hub.

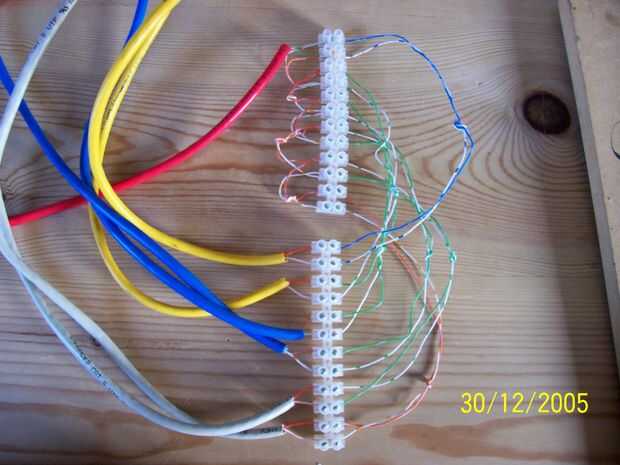

Ver foto 3 con conector de entrada en la parte superior y conector de salida en la parte inferior.

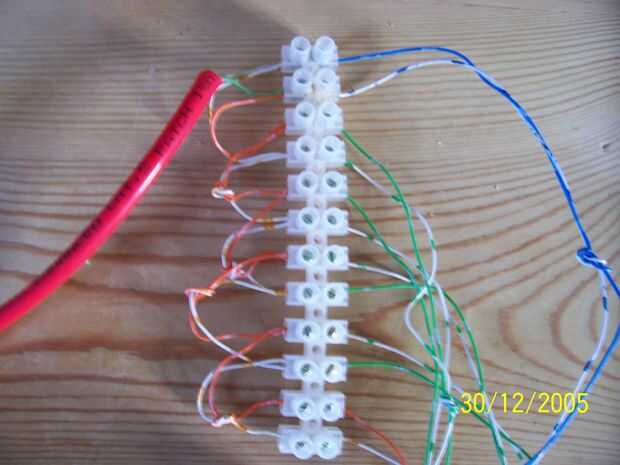

Ver foto 4 Mostrar el cable rojo en el puerto 23 y 1-6 puertos tienen luz verde o "Subida" - "OK"

Ver foto 5 para esquema de fotos 1-4.

Si usted desea activar los puertos 7-12 entonces duplicar la secuencia con conectores etc..
