Paso 3: La construcción
Aquí están las dos opciones para elegir.
1) directa al panel.
Este es el método más fácil. Su muy eficiente y confiable. Los únicos inconvenientes son - requiere soldar 2 cables a la placa principal de Aritech y algunos no pueden como soldar directo al panel. También, los dos cables desde el Arduino al panel para esta opción deben ser bastante cortos (máximo unos 30 cm es de derecha) para Arduino necesita en o cerca de la caja de la alarma. Esta opción se detalla en el siguiente paso (opcional).
- o -
2) Arduino personalizado al circuito de Aritech
Esto implica crear una tarjeta de interfaz personalizado para hacer las salidas de Arduinos capaz de conectarse al bus de teclado Aritechs 12v. El circuito está diseñado especialmente para que no interfiera con cualquier otros teclados en el autobús. Requiere 2 transistores y unos pocos componentes de apoyo. Los cables pueden ser tan largos como usted tiene gusto.
El circuito mostrado arriba es la interfaz necesaria para que la Arduino conectarse al bus de 4 hilos.

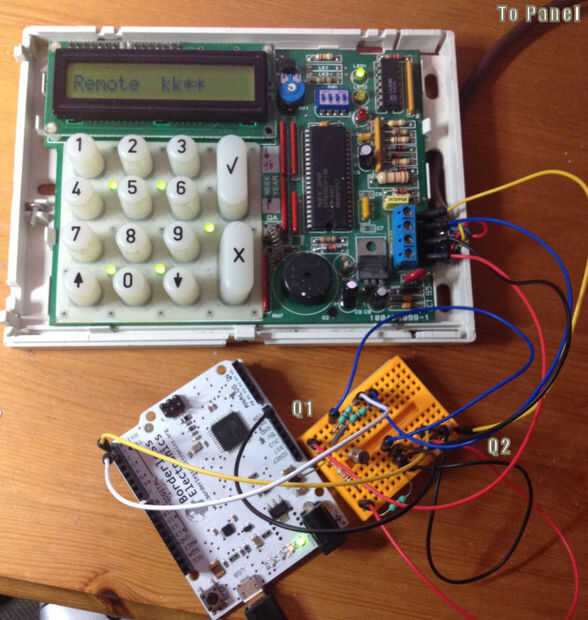

Se muestra una foto de la protoboard (segunda foto) para tener una idea sobre cómo conectarse-este tablero fue utilizado para el desarrollo-por favor, consulte el esquema (primera foto) cuando la construcción de su circuito impreso o protoboard.
El panel de Aritech utiliza un bus de teclado de cuatro cables - por ejemplo, puede conectarse a cualquier punto en este bus. en el extremo del teclado o el extremo del Panel de alarma.

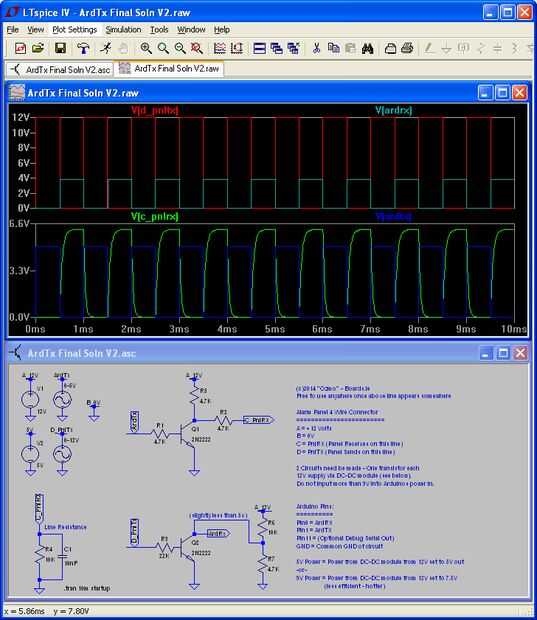

La tercera foto se agrega sólo por interés y muestra un simulador de circuitos que utilizan al diseñar el circuito. El objetivo era mantener el número de piezas a un mínimo; donde sea posible la misma parte tipos y valores y a las corrientes que hacen se mantuvieron bajo lo que no se produce calor innecesario.
Hacer preguntas si ya podemos intentar ayuda - he probado esto en los varios paneles que tengo aquí (yo he sido recogerlos en ventas de arranque cuando veo) - como siempre con estos proyectos no puedo no ser responsable de cualquier daño.
