Paso 23: Solar + eólica diagramas y conexiones
Este paso incluye sólo una comprensión básica de las Solar y eólica las conexiones eléctricas.
El dimensionamiento del sistema híbrido se da en el paso siguiente.
Para una más detallada y una guía paso a paso sobre la instalación de un sistema Solar puede consultar este instructivo que he hecho especialmente para este propósito: Sistema Solar de apartamento. También le mostrará cómo montar, tamaño y calcular sistemas solares individuales.

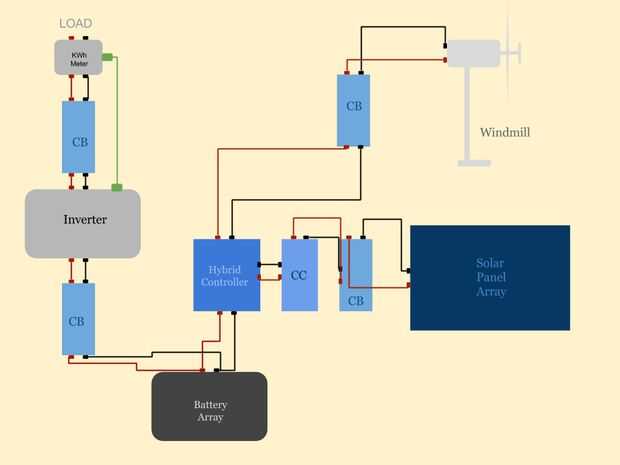

- Siga el diagrama de bloques haciendo las conexiones.
- Los hilos rojos son positivo, negro negativo. El cable rojo entre la Potencia del inversor-CB consumo medidor de carga es en vivo, el negro es neutro y el verde es tierra o toma de tierra.
- Ser cuidadoso al hacer las conexiones.
- No encienda nada al conectar todas las piezas y componentes.
- No intercambiar la polaridad y se pegan a la codificación de color de lo cables rojo, negro y verde.
- Cortar todos los cables usando el cortador de alambre y tira de la cubierta de PVC de los extremos del alambre con el pelacables.
- Comience por conectar los terminales de salida del molino de viento a los terminales de entrada de la disyuntor (CB).
- Los terminales de salida de CB deben conectarse a los terminales de entrada de viento del regulador híbrido.
- A continuación, conecte los terminales de salida de la matriz del Panel Solar a los terminales de entrada de otro CB.
- Conecte los terminales de salida de que CB en los terminales de entrada de la regulador de carga (CC).
- Conecte los terminales de salida de la CC a los terminales de entrada Solar del regulador híbrido.
- Conectar los terminales de salida del controlador híbrido a los terminales de batería de matriz.
- También conectar los mismos bornes de la matriz de la batería a los terminales de entrada de otro CB.
- Conecte la salida de CB a los terminales de entrada de DC del inversor.
- Conecte los terminales de salida del inversor a los terminales de entrada de otro CB.
- Conecte los terminales de salida de CB a los terminales de entrada medidor de consumo de energía (medidor de KWh).
- Conecte los terminales de salida del medidor de consumo de energía a la carga.

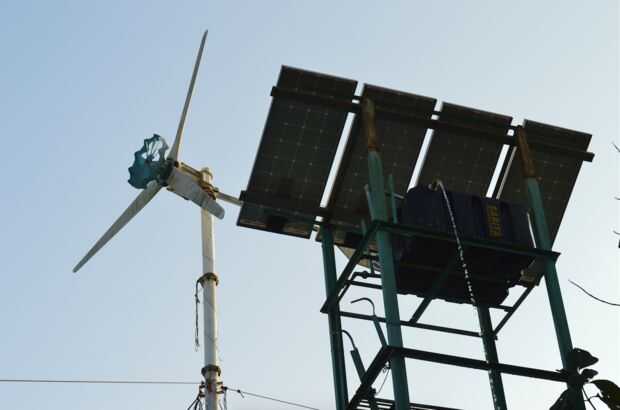

Molino de viento
El molino de viento es un dispositivo que convierte energía eólica en electricidad. Las aspas del molino de viento girar por la fuerza del viento. Luego esto vuelve el eje del generador. Debido a la inducción magnética creada en el generador se produce parte de la electricidad de molino de viento.
Paneles solares
El Panel Solar es el dispositivo que transforma la luz emitida por el sol en energía eléctrica. Cuando los rayos del sol caen sobre las células solares, los electrones en las células solares se excitan y comienzan a fluir, produciendo así energía eléctrica.

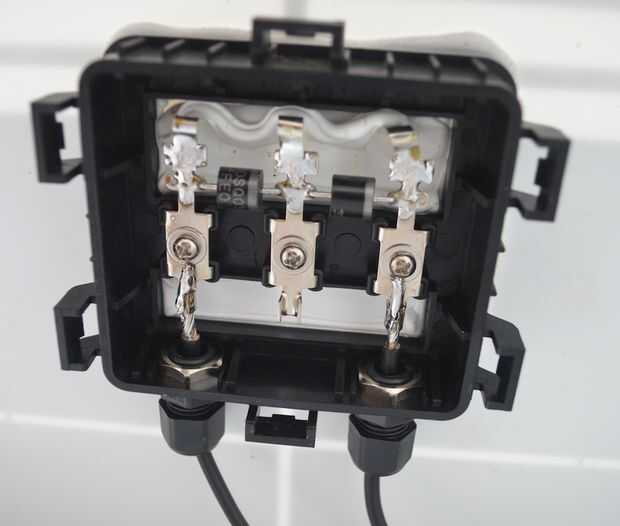

Los diodos en la caja de conexión de Panel Solar se utilizan para mantener la polaridad del panel solar. Si se conecta el cable positivo en el terminal central, la tensión se reduce a la mitad.

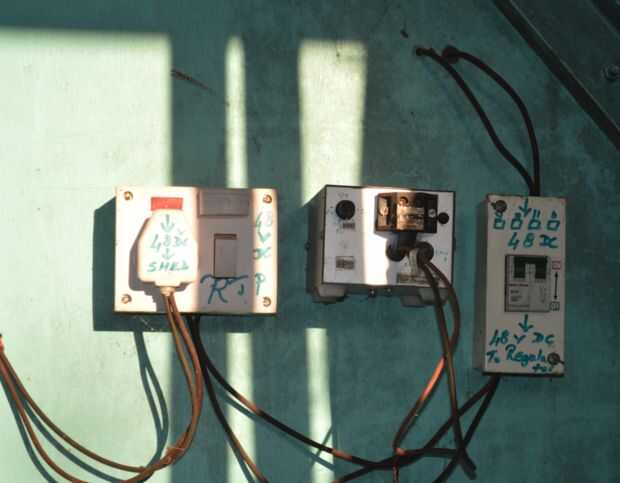

Interruptor de circuito (CB)
El interruptor es un tipo de interruptor que el apagado se apaga hacia abajo/cierra cuando una cierta cantidad de corriente pasa a través de él. Apagará apagado solamente cuando la corriente excede la cantidad especificada. Por ejemplo: 15A etc.. También se apaga cuando hay un corto circuito. La razón se debe conectar el interruptor entre diferentes piezas y aparatos es prevenir los daños causados por rayos, cortocircuitos, etc.. Rayo puede hacer explotar y dañar todo el sistema. El interruptor cierra inmediatamente apagado cuando el rayo cae sobre el Panel Solar o un molino de viento.
Controlador de carga (CC)
El controlador de carga es un dispositivo que regula el voltaje y la corriente de la matriz solar. Da una salida que utiliza el controlador híbrido.

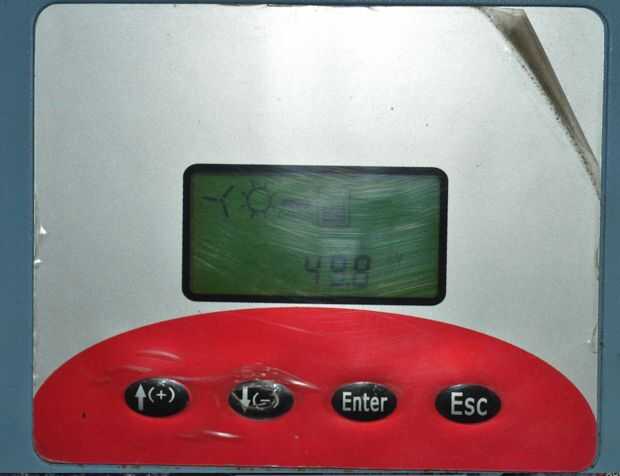

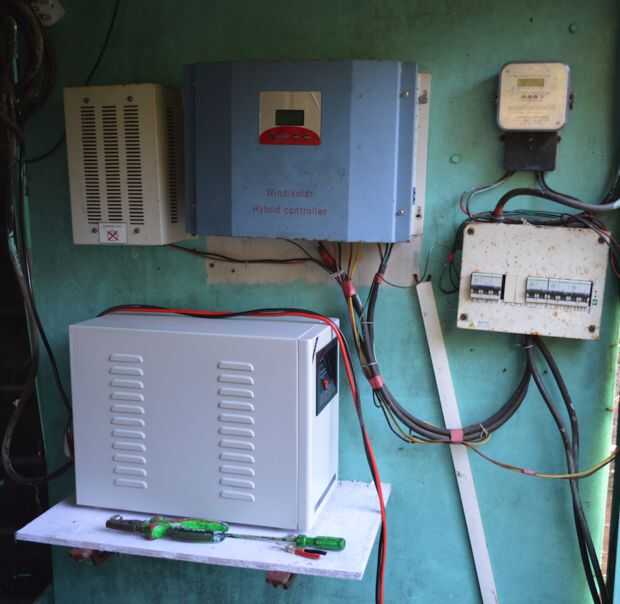

Regulador híbrido
El regulador electrónico combina y controla el voltaje y la corriente suministrada por la matriz del Panel Solar y el molino de viento. Regula la tensión y hace apto para cargar la matriz de batería.

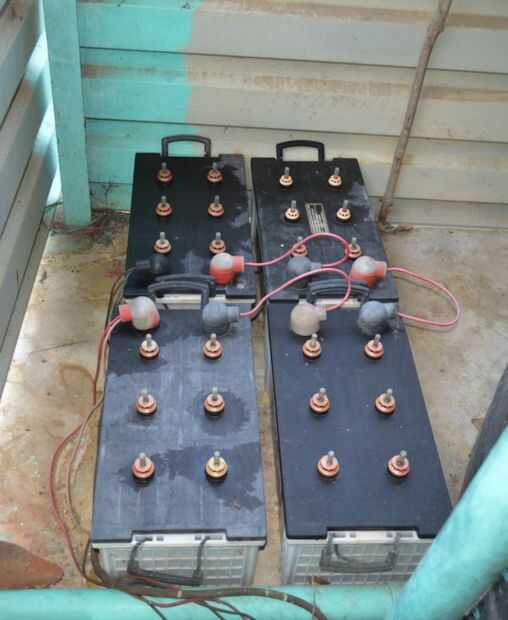

Arreglo de batería
La batería es un dispositivo que almacena la energía eléctrica en forma de energía química. Una batería de plomo contiene plomo en ella. Como se utiliza la batería libera gas de hidrógeno.

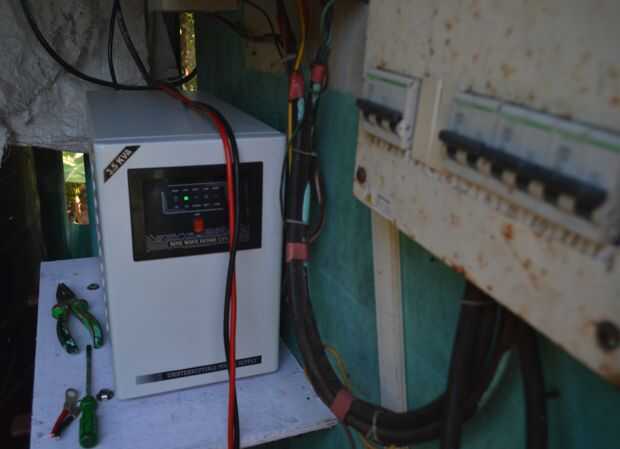

Inversor de la UPS
El inversor/UPS es un dispositivo electrónico que convierte una entrada de bajo voltaje de CC en una salida de alto voltaje AC. Por ejemplo: Un inversor puede convertir 12V (de batería) en 220VAC (en aparato). Un inversor es necesario si sus electrodomésticos funcionan en 220V AC.

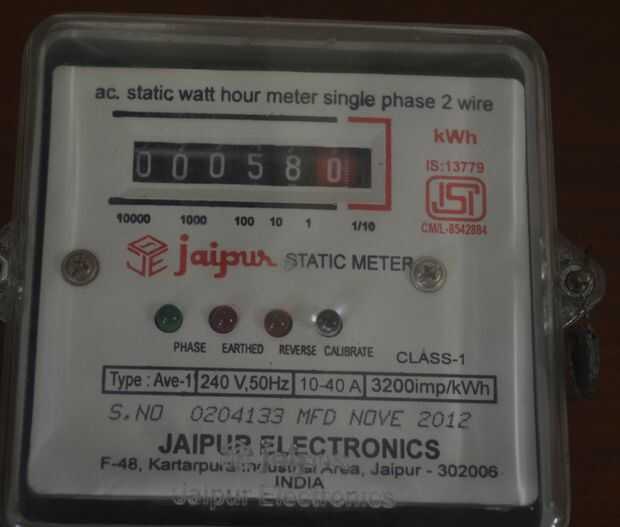

Medidor de consumo de energía
El medidor de consumo de energía mide la corriente total de la cantidad de horas de energía que han sido consumidos por los aparatos. Se mide en Kilo vatios por hora (KWh).
