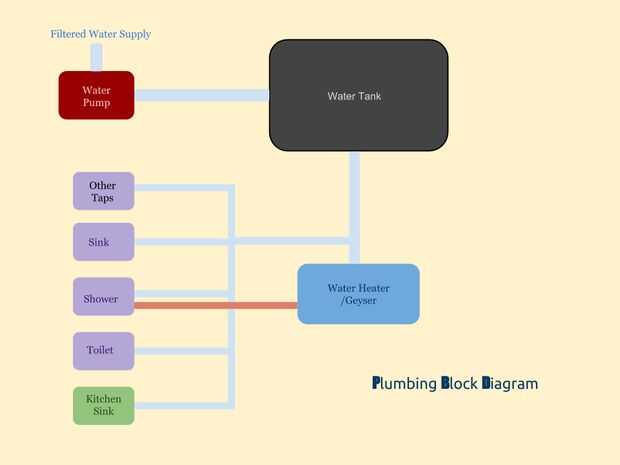

Paso 25: Diagrama de bloques de plomería
El diagrama de bloques de fontanería le ayudará con la comprensión básica de la obra de fontanería de la casa.
Su básicamente representa todas las esenciales las conexiones entre la bomba, el tanque, géiser, cocina y baño.
El dimensionamiento de las tuberías, accesorios, grifos, tanque, bombas y géiseres varían de país a país dependiendo de su disponibilidad. Por lo tanto no se puede especificar dimensiones de estas piezas.
En el diagrama de bloques, las tuberías de 'azules' indican el suministro de agua frío (temperatura ambiente) mientras que la 'rojos' tubos indican el suministro de agua 'caliente'.
