Paso 3: Construir el escudo

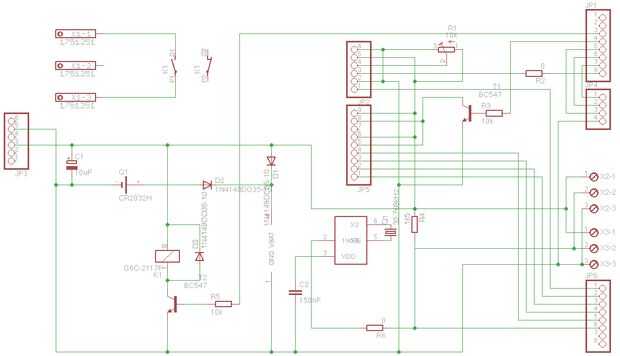

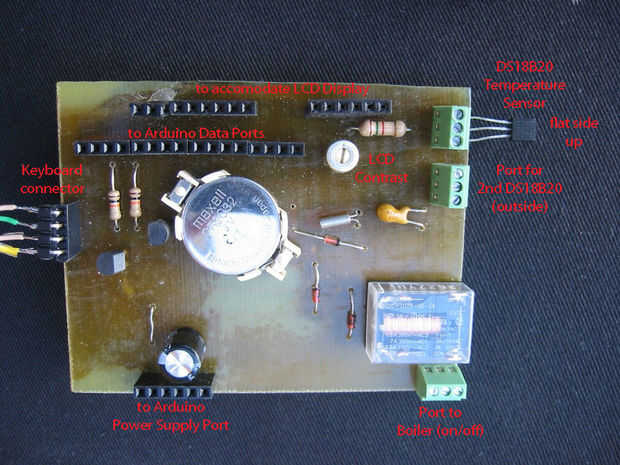

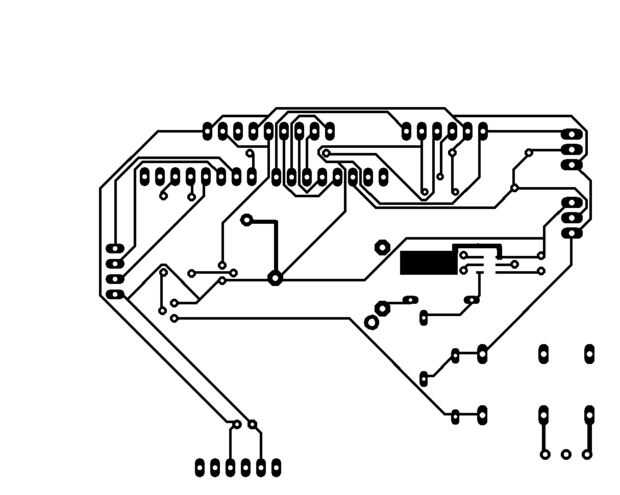

El PCB se puede preparar más fácilmente con el método de transferencia de tóner. Encontrará amplias referencias para esto en la red. Una vez que se graba y se perforan los agujeros, puede soldar todos los dispositivos pero el chip 2417. El Chip de 2417 es un dispositivo de montaje superficial. Se suelda en el lado de impresión del PCB, es decir, en el lado con los parches de cobre. Esto es un poco más complicado, el resultado se muestra en la imagen, y no es uno de mis mejores. Usted encontrará una serie de descripciones sobre cómo soldar chips SMD en la red.
Si su servidor necesita interruptor 220V, puede que desee hacer un corte de 1 mm en el PCB lo separa la parte de baja tensión a los contactos del relé 220V. Esto aumentará el aislamiento. En este caso ya no se puede utilizar un diseño abierto y todos los contactos deben cubrirse. Se debe emplear una cubierta aislante, debidamente conectado a tierra, para todo el dispositivo. En mi caso sólo tuve que cambiar de 12 V procedente de la estufa, así que no era necesario.

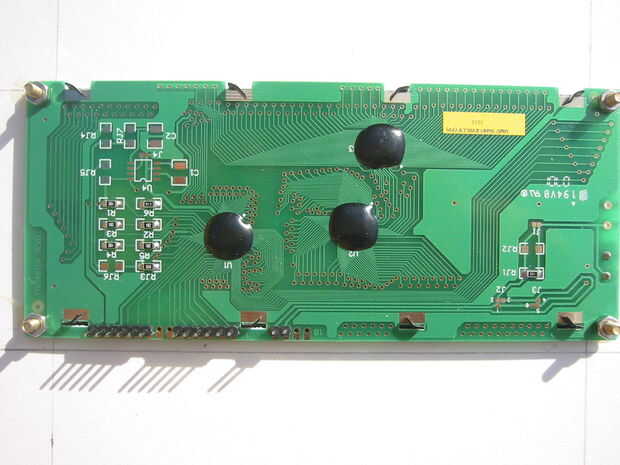

Mientras que los contactos para el Arduino y dimensiones están bastante estandarizados, la ubicación de los contactos de la pantalla LCD deben modificarse para su particular opción de pantalla.
Finalmente la soldadura de los contactos a la pantalla LCD, que debe coincidir con los contactos del LCD en el escudo. Puede y debe probar con el escudo y el Arduino antes de montaje mecánico.
