Paso 3: Configuración de la luz Solar

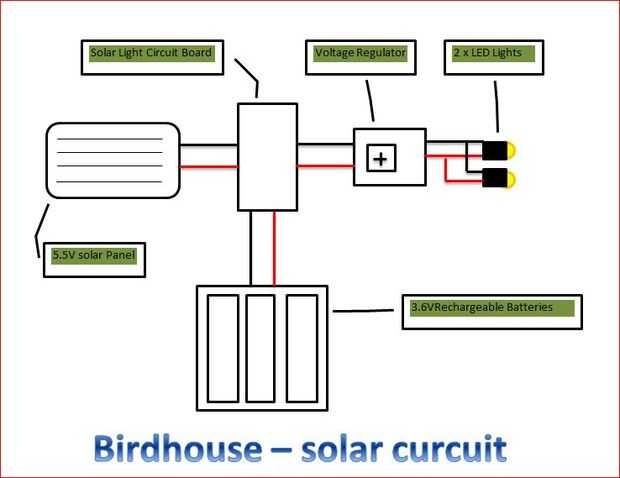

Sugiero que usted construir realmente el circuito entero primero. De esta manera puede asegurarse de todo funciona como debe antes de añadir los bits a la pajarera. La a continuación pasará por cómo añadir el resto de las piezas a la placa de circuito. Los cuadros añadidos probablemente no servirá de mucho todo lo que, pero siempre y cuando usted siga el circuito en el dibujo que es muy sencillo de hacer, entonces no tendrás problemas.
Pasos:

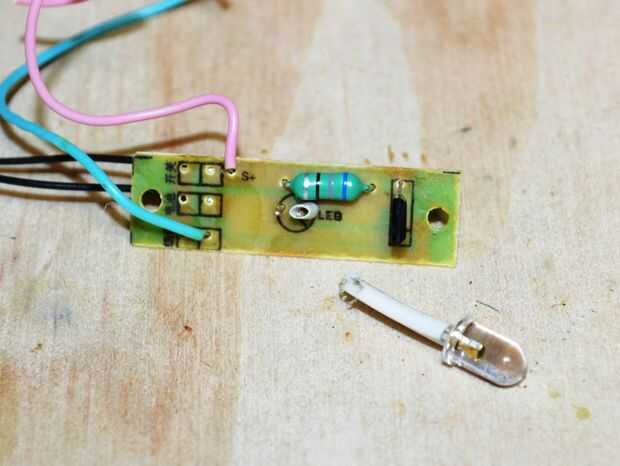

1. remoción de la soldadura o corte el LED de la placa de circuito. Asegúrese de que usted observe las polaridades.

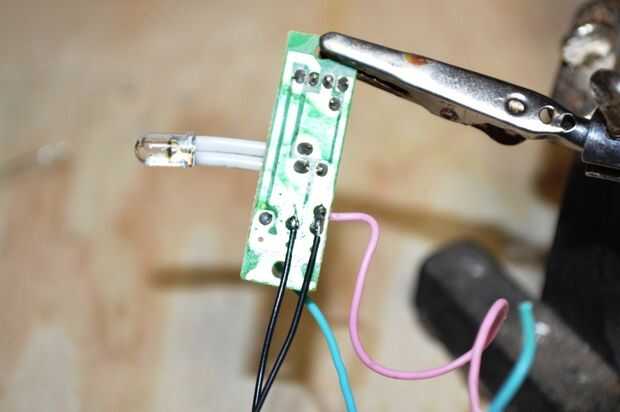

2. luego de la soldadura en un par de cables a los electrodos de soldadura de LED. No tienen que ser demasiado larga-alrededor de 60mm o así estará bien.
3. a continuación, conectar los cables que apenas soldadas para las pastillas de LED para la sección de entrada del regulador de voltaje. Otra vez tomando nota de las polaridades indicadas en el regulador.

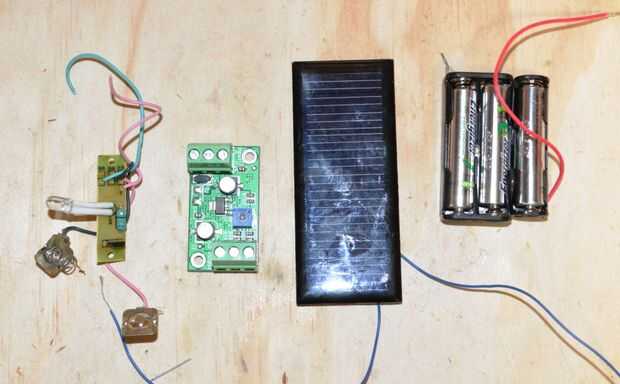

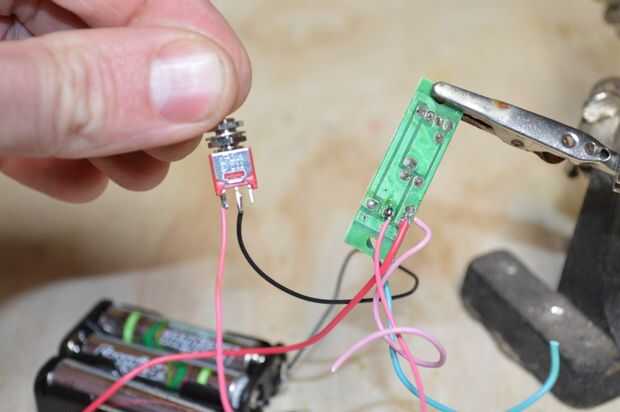

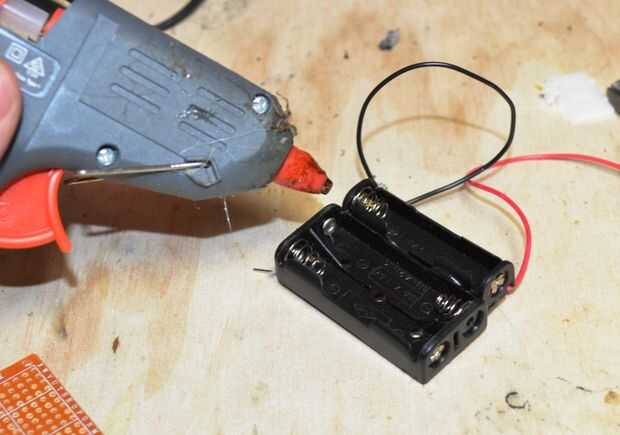

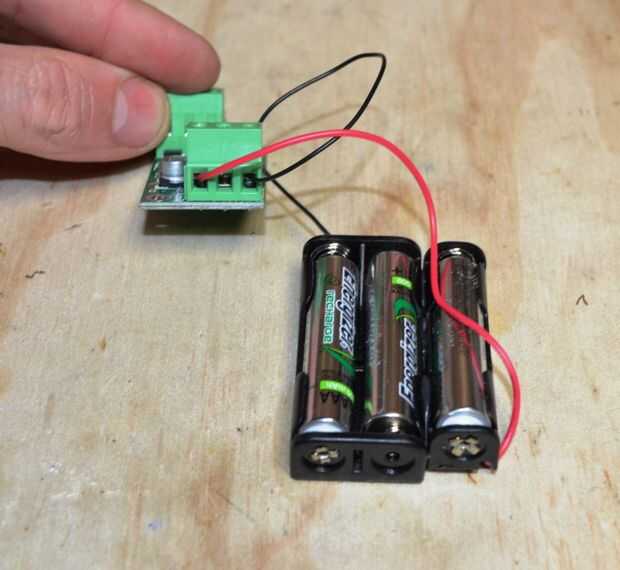

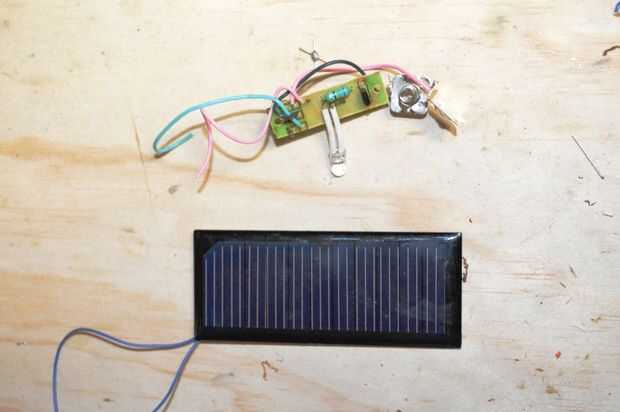

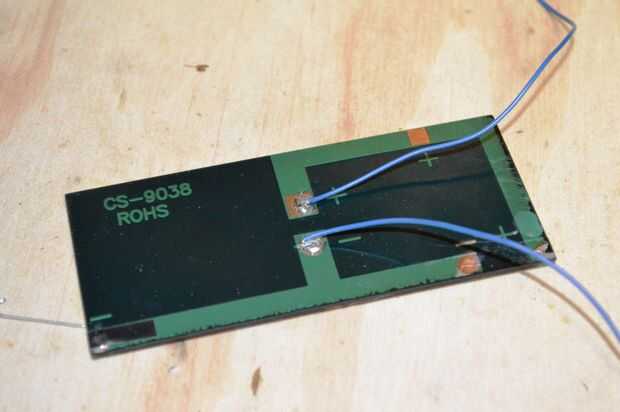

4. la soldadura sobre el panel solar y soporte de la batería a los cables adecuados en el circuito de la luz solar

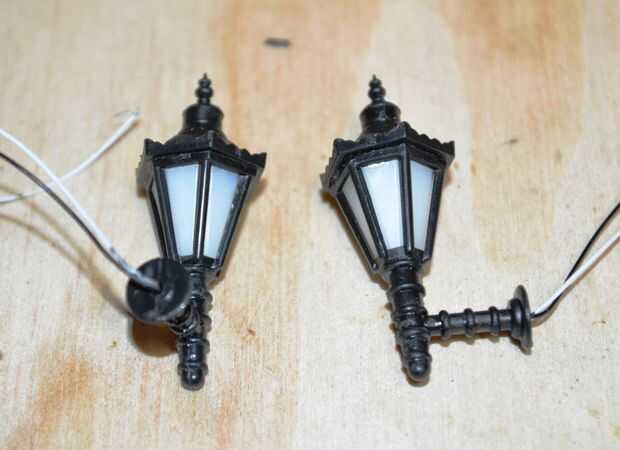

5. por último, añadir un par de luces LED y prueba.
Agregue algunas baterías y cubra el panel solar. El 2 LED debe encenderse. Si no, ajustar la tensión en el regulador hasta que el LED de. Ahora la mano del panel solar y el LED debe girar totalmente apagado. Si no, entonces Verifique todas las conexiones y las polaridades son correctas
La razón por qué agregar el regulador de voltaje es para un par de razones. en primer lugar permite sacar 5v de la 3.6v que las baterías de la fuente. En segundo lugar, se asegura de que los LED no son sobre todo el tiempo. He encontrado que si no agrega, la LED encendida incluso en luz brillante. No tengo ni idea de por qué esto ocurre, probablemente porque el circuito no pretende dibujar tanta tensión, pero utilizando el regulador de voltaje garantiza que funcione correctamente.
6. una vez que han probado todo, quitar el panel solar y de LED.
