Casa construida CNC máquina parte 1 - guías lineales de apoyo (7 / 7 paso)

Paso 7:

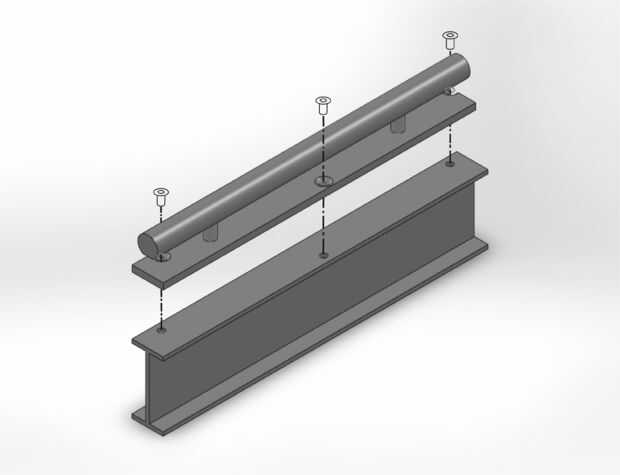

La última operación es para fijar la barra y barra de montaje en el que la sección (Fig 7) usando el M5 x 10mm tornillos.  Hay muy poco espacio para insertar los tornillos debajo de la barra de 16mm y seguramente necesitará utilizar una llave hexagonal (allen) terminó de bola para apretar los pernos.

Espero que encuentre este instructable útil.  Si lo hizo, por favor voten por mí como he entrado el desafío de ShopBot.

La siguiente parte de este instructable será montar y encajar el pórtico y el eje 'Y' a los rieles lineales.  Yo como archivos DXF y DWG para conseguir el corte de láser o plasma piezas.
