Casa construida CNC mesa de fresadora, un trabajo en progreso. (7 / 7 paso)

Paso 7: Ahora vamos a cortar unas placas.

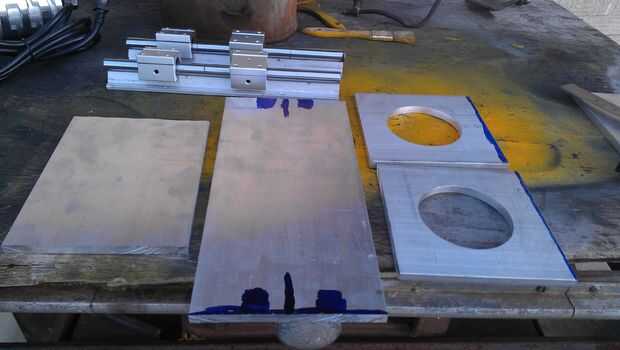

Placa 1; placa de 8" router.
Placa de 2; placa trasera 13" z.
Placas 3-4; 6" soportes de router.

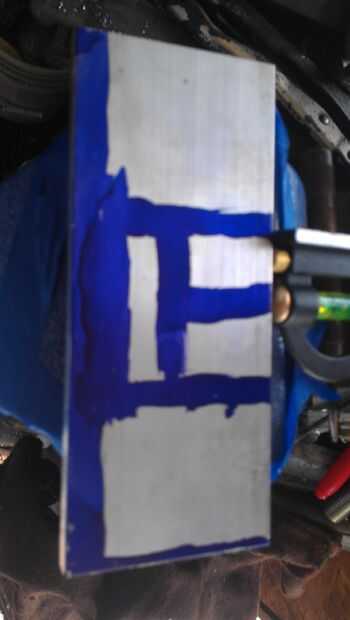

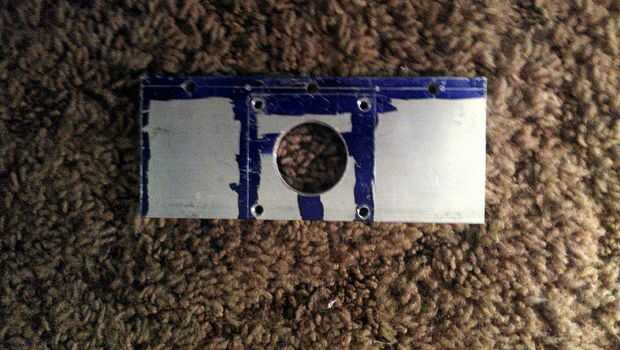

2,5 "x 6" placa superior de z. (Corte de la 2,5 "x 48" pieza.) 1" agujero taladrado. Nota que este orificio no está centrada en la placa. Gire el montaje del motor paso a paso hacia abajo y sujete en su lugar incluso con el centro de un borde largo (marca 3") a disposición de los agujeros. Ahora utilice la plantilla para marcar las ubicaciones de los 4 tornillos. Utilice el taladro #21 para los orificios piloto del grifo.
