Casa construida con sistema de energía solar (12 / 15 paso)

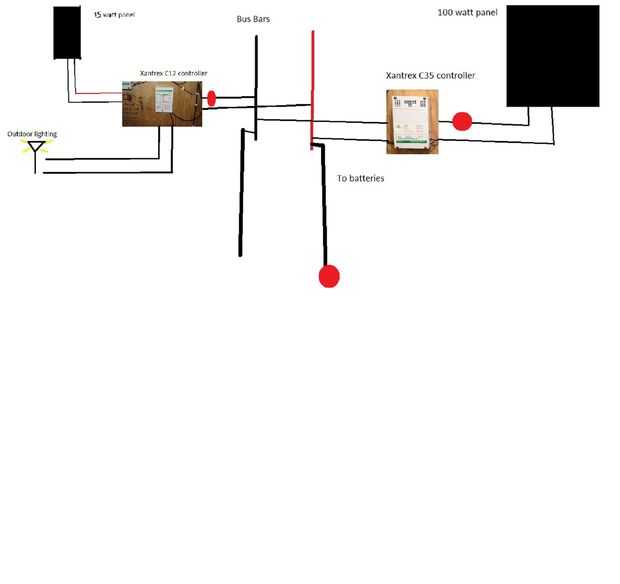

Paso 12: Actualización: el diagrama del sistema completo

Después de muchos comentarios (¡ gracias a todos!) He hecho este dibujo para tratar de aclarar por qué tengo dos controladores de carga. El panel de 10 Watts que ahora construido funciona algunas cosas básicas de la C.C. por el jardín (radio).

El panel de 15 vatios está conectado con el C12 y es la "fotocélula" para el control de la iluminación. Durante el día, sin embargo, regula la energía de la batería justo como cualquier otro controlador de carga. Por la noche, deja de enviar corriente a la batería y comienza haciendo justo lo contrario. El panel de 100 vatios (y cualquier futuro paneles) está conectado a la C35 debido a su mayor capacidad.

En la foto, todos los puntos rojos indican un fusible. Hay unas cuantas más para el inversor y en otros lugares, pero estos son los básicos.
