Paso 1: La configuración Original
![]()
![]()
![]()

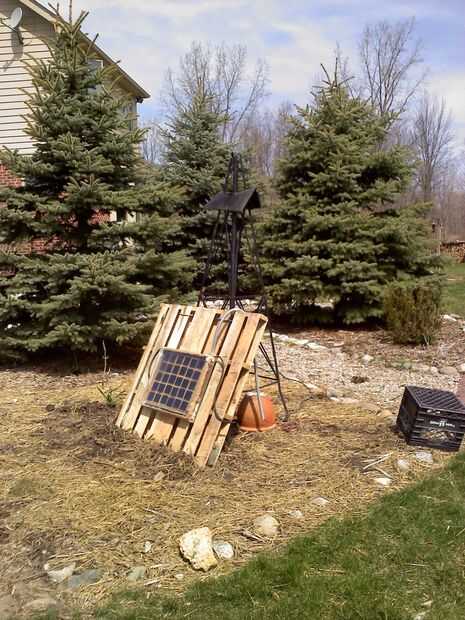

Mi configuración original comenzó con un panel de 10 Watts me construí de algunas células que encontré en eBay. Estos eran los más células CIGS en lugar de monocristalino o policristalino. La célula fue clasificada originalmente a 15 vatios pero debido a la ineficiente suelda las conexiones (no era tan bueno en soldadura aún), que hace cerca de 10 vatios. Cada cuadrado negro es una célula que hace aprox. 5 voltios. La tensión fue combinada en serie para crear alrededor de 20 voltios, y luego se ajustó el amperaje con el cableado de las cadenas de 20 voltios en paralelo. Realmente no voy a ir en una loca cantidad de detalle porque esto es explicado en cientos de otros instructables. Esta cantidad de energía es ideal para tal vez algunas luces de C.C. y carga de los teléfonos celulares. No es suficiente para incluso mi portátil. El inversor se quejan y el adaptador en mi portátil comenzaría a buzz. Probablemente no es una buena señal!

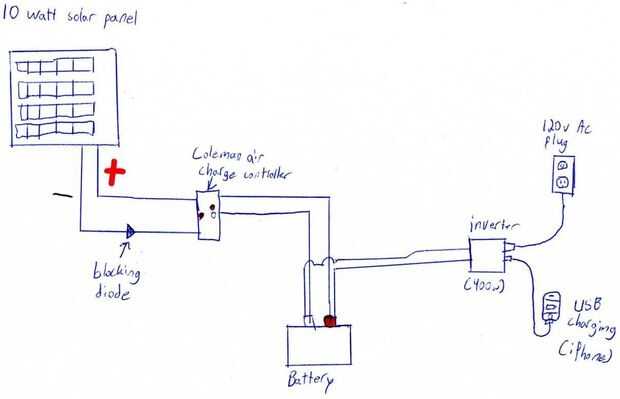

* Nota * el tercer cuadro a este paso es un esquema dibujado rápidamente de cómo todo lo de este sistema funciona actualmente. Ayudará con tratar de entender la función básica del sistema si usted es nuevo a solar para la simplicidad. Voy a intentar incluir un esquema después de cada cambio importante aclarar.
