Paso 1: Componentes y circuitos para el receptor de infrarrojos y arduino pernos debidos
Componentes-
* Foto-transistor TFK-BPW 77NB
* Estándar transistor NPN de amplificador PN2222A
* Protoboard y los cables de puente
* Junta de dev Arduino Due (puede utilizar incluso otras placas, pins de cambio sólo si es necesario)
* Resistores 2.2K y 4.7 k (puede utilizar cualquier otro resistor adecuado en lugar de 2,2 k para el LED, en lugar de resistencia de 4.7 k se puede utilizar un potenciómetro para ajustar el rango de - probablemente - los expertos me corrijan por favor :))
* Algunos LEDs de cualquier color

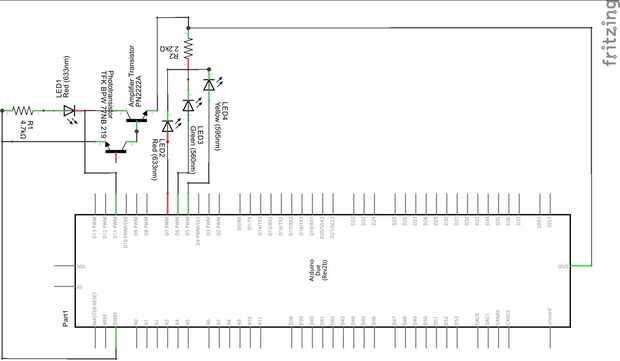

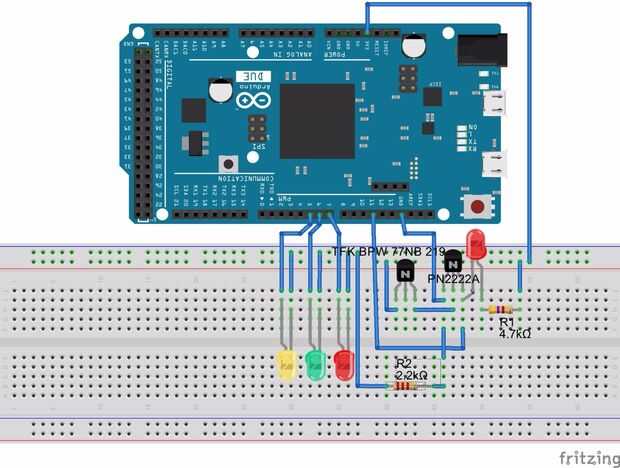

Note que en el diagrama del circuito que tengo se muestra LED conectado al pin 5.6.7 sólo, pero prácticamente he conectado un LED bicolor más al pin 3 y 4. Esto fue tan divertido para mi hijo.
El fototransistor y el NPN transistor amplificador forma una especie de circuito de amplificador de par darlington. El LED rojo entre colector y PN2222A funciona como indicador cuando se reciben los códigos infrarrojos de transistor de la foto.
