Paso 2: Montaje Arduino y módulo de relé

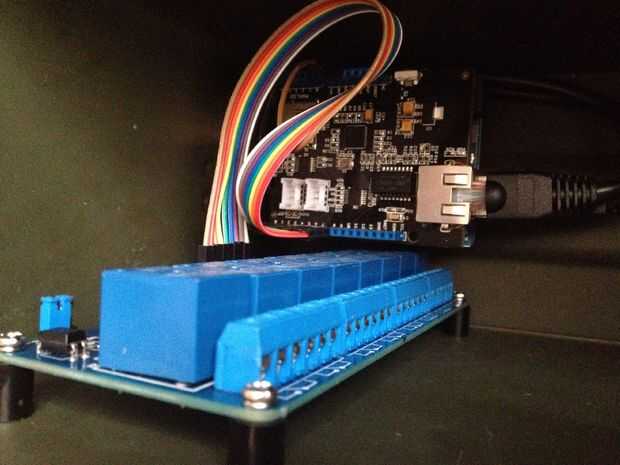

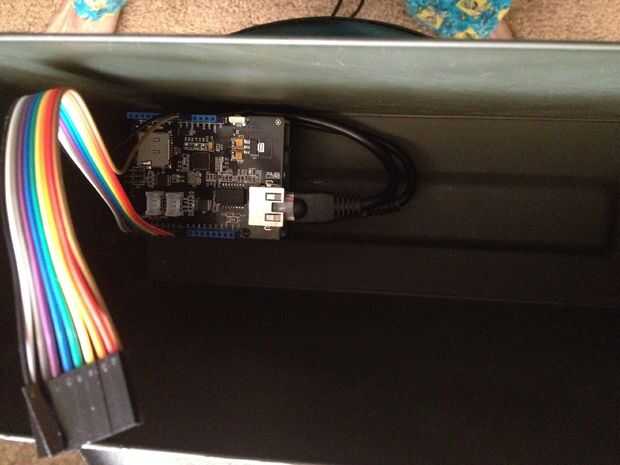

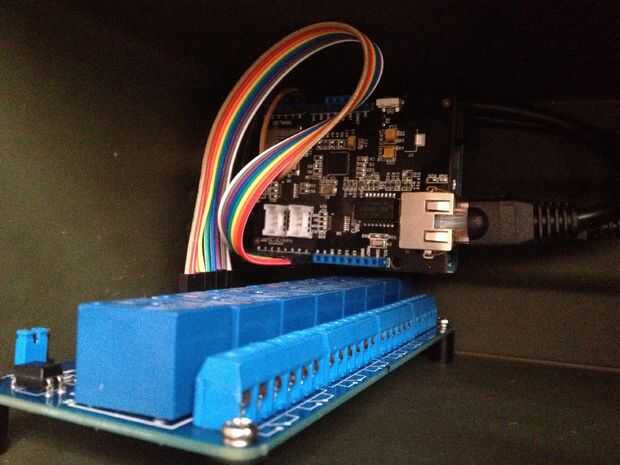

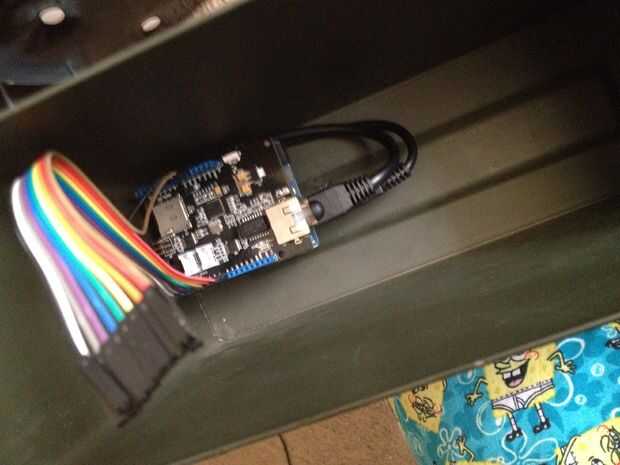

Así que ahora que tienes tu Arduino programado, tiene que montar, así como el módulo de relé. Elegí mi montar en la parte posterior de la lata para que pude lazo los cables Cat5 y USB por la parte trasera de la munición puede. Finalmente quiero incorporar control IR, por lo que eventualmente se atribuyo a un jack 1/8" que se conecta a un emisor de infrarrojos.

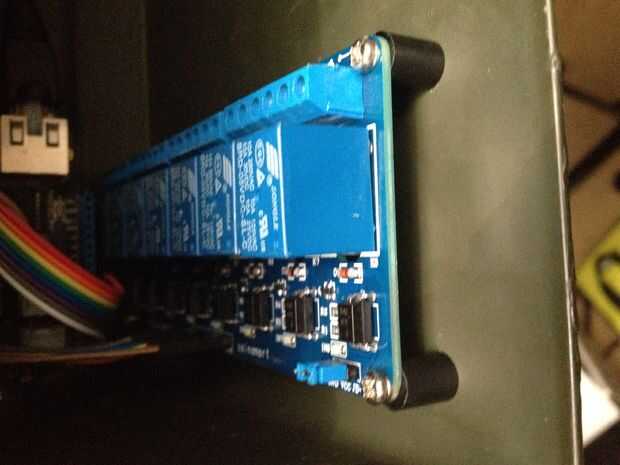

Utilizar separadores de plástico en el módulo de relé y el metal que en el Arduino. Quería probar y mantener el módulo de relé como aislados como sea posible. También tengo un bloque de terminales para uso va desde el puerto IEC a los circuitos y el módulo de relés.
Las virolas son tu amigo. están hechos para encajar en los módulos de relé los conectores tipo Phoenix.
