Paso 5: El tablero desordenado
Tomó varios intentos para obtener un diseño que trabajó, pero esto es lo que se me ocurrió.

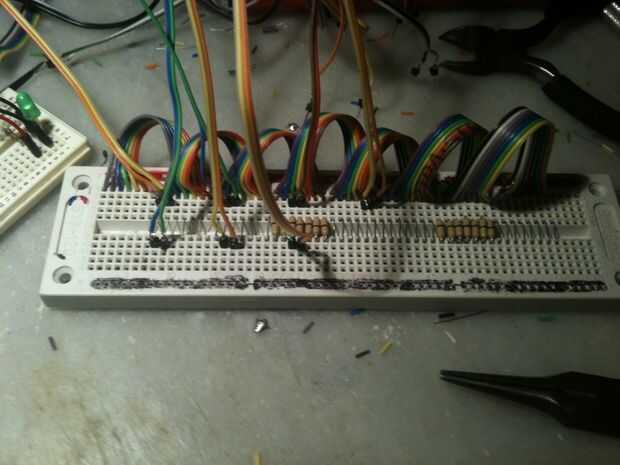

Empecé partiendo algún cable de cinta en sets de 7 alambres.
Que todos los extremos estañados y conectado a la Junta para ampliar el número de ranuras por cada pin.

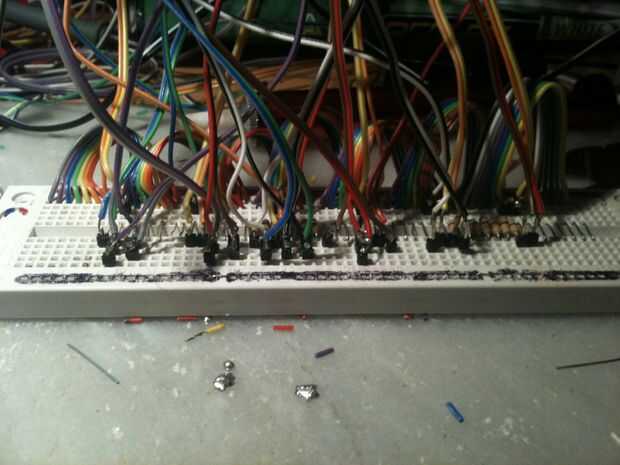

También solía alambre puente los dos lados de la placa, que me dé más espacio.
Originalmente tenía resistencias en lugar de limitación de corriente, pero debido a la manera de charlieplexing analiza, pude salir sin ellos y me dieron un poco más brillante LED (una pantalla más pequeña probablemente necesitará todavía).

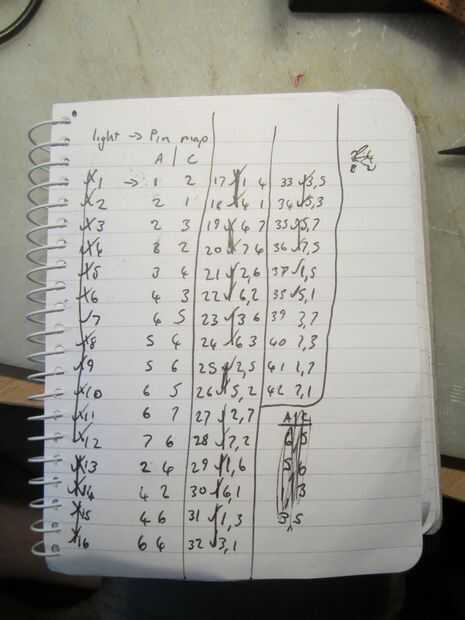

Utilizando el esquema del paso anterior, anotó todas las combinaciones y les cruzó apagado como hice la conexión.
He cambiado mi mente unas cuantas veces en cómo estaba conectando cosas arriba, razón por la cual me parece que tienen 3 marcas diferentes para "hacer"!

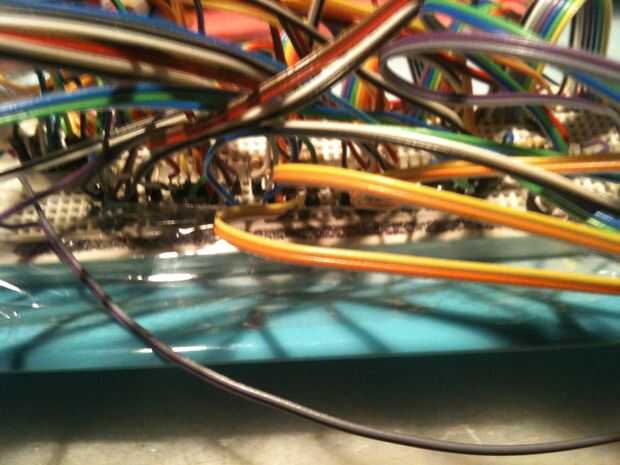

Con todo enchufado, había conectado el Arduino a la placa y comenzó a trabajar en el código.
