Paso 4: Diseñar el escudo de Arduino Uno
Después de muchos intentos fallidos de crear escudos de prototipo, I finalmente capituló y creado un tablero del PWB para crear un escudo de Arduino Uno personalizado.

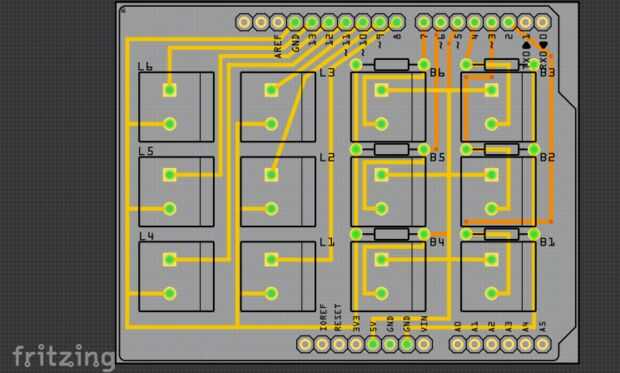

Fritzing yo solía crear la disposición del PWB y llevar el correspondiente archivo .fzz si desea modificarlo. También son archivos Gerber, adecuados para ordenar una impresión del PCB en línea.

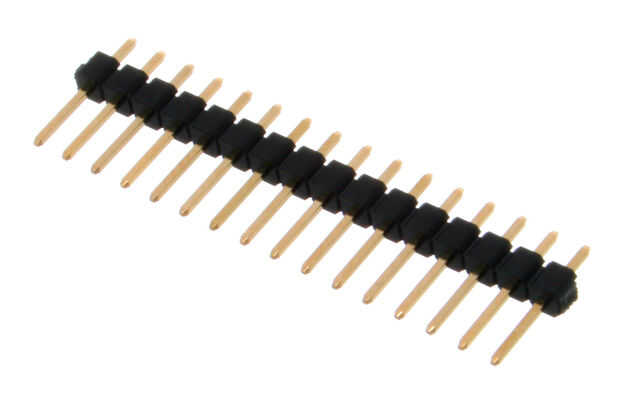

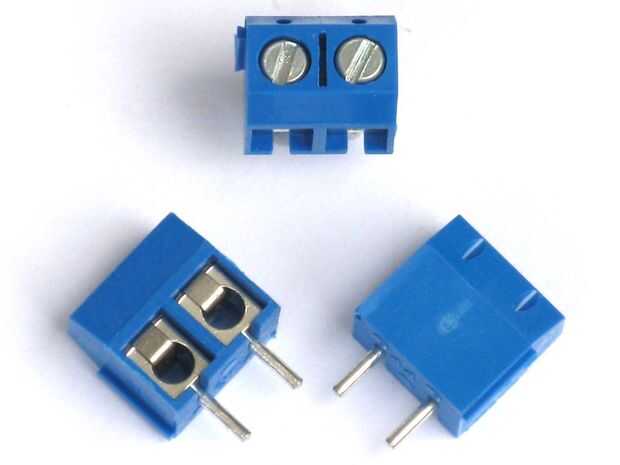

L1-6 había señalado LED salidas, B1-6 son los botones. He utilizado terminales de entrada de dos tornillos para sujetar los cables de la casa de muñecas al escudo Arduino con un espaciado de pines de 5,08 mm (0.2 pulgadas) - si tiene terminales de tornillo diferentes, la disposición del PWB tablero tenga que ajustar. Encima de cada tornillo de terminal, un resistor de 10 kOhm tiene que ser montado. Todos los agujeros a los lados de la Junta tienen que montar con cabezales de perno - Asegúrese de obtener las versiones largas si no deseas cortar con tijeras las patas de los terminales más adelante - el conector USB en la placa de Arduino es bastante alto...
- Pedir un formulario de PCB una impresora en línea de PCB
- Montaje y soldadura de los terminales de tornillo y resistencias del lado de la PCB se muestra en la primera imagen - uso para referencia. Marca los lados LED y botón en el tablero del PWB usando un marcador de fieltro
- Puesto que se importan los terminales positivo y negativo de los terminales del LED, marca los tornillos negativos usando un marcador de fieltro negro - se colocan los terminales negativos hacia el lado con el menor número agujeros encabezado
- Montar y las cabeceras del pin en el reverso de la soldadura
