Paso 6: Elctronico para arriba!
Ahora ha llegado el momento de que la casa de muñecas de alambre!
Personalmente, comencé por perforación de agujeros para los interruptores - ya que tengo una casa de muñecas de KidCraft más bien robusto, esta era no hay problema en mi final. Usé pequeños microinterruptores con 4 pernos para estabilizarlos - sólo dos pasadores diagonales fueron utilizados para conectar los cables.
Cuando realice el cableado, me pareció más fácil de instalar los botones primero usando el siguiente método:
- Mida la distancia desde el lugar que desee colocar el interruptor en la ubicación de Arduino Uno (a lo largo de todas las torsiones necesarias y giros) y cortar dos cables. Tira y pre soldadura a cada extremo.
- Perforar agujeros de montaje para el interruptor, hilo de dos orificios diagonales con los cables de pre soldado.
- La soldadura de los cables en el interruptor
- Pulse el interruptor en los taladros.

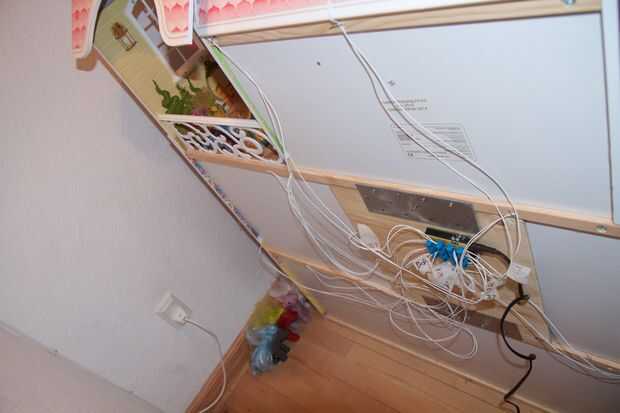

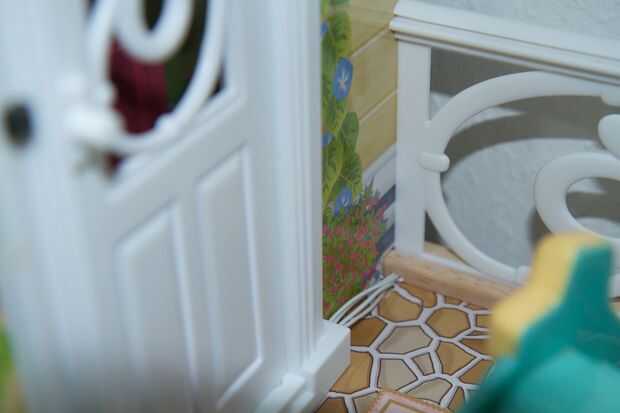

- Taladre los orificios necesarios para salir de los alambres y los cables a través del hilo de rosca
- Marcar los pares de cables con cinta adhesiva y un marcador de fieltro. Desde mi casa de muñecas tiene tres niveles, con dos habitaciones por nivel, opté por un esquema de una carta si los cables pertenecieron a un botón (B) o un LED (L) de la marca. En segundo lugar utiliza una designación numérica del piso (0, 1 o 2) y un final marcado del lado (l/r). Por lo tanto, mis etiquetas decían: B2R, L2R B2L, L2L, B1R, L1R, B1L, L1L, B0R, L0R, B0L, L0L

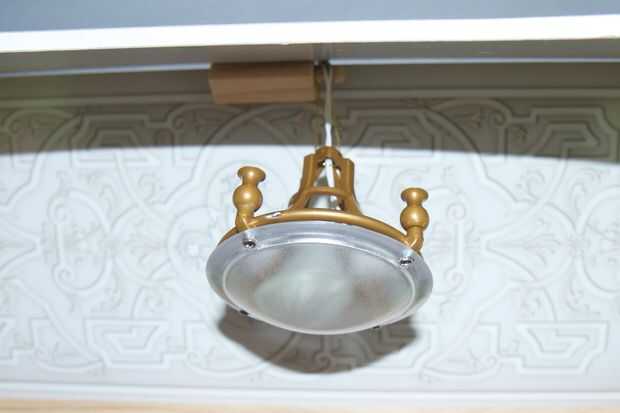

A continuación, las lámparas LED serán cableadas y montadas:
- Medir la distancia entre la lámpara y la ubicación de Arduino Uno (otra vez: acuerdo para necesario giros y vueltas) y corte un cable dos veces tan de largo. Tira y pre soldadura a cada extremo del cable largo, pero no dividir aún (no es igual la distancia de la terminal positiva/negativa).

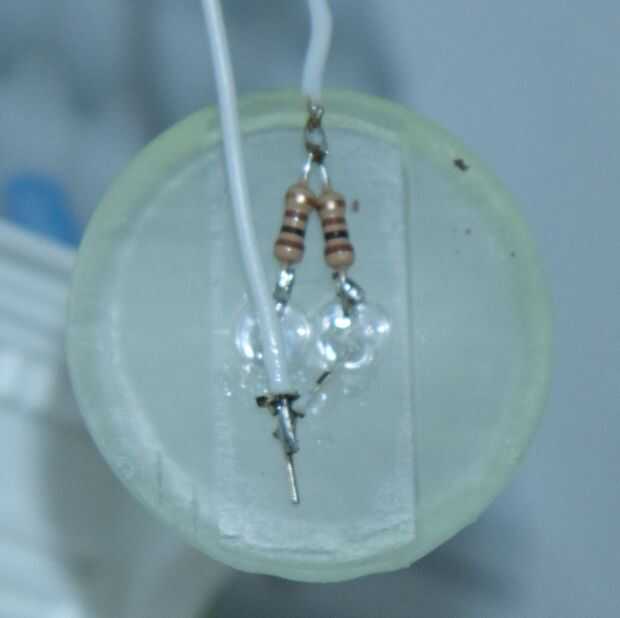

- La soldadura de un extremo a las resistencias trenzadas (el extremo del cátodo) y el otro en el extremo del ánodo de la lámpara.
- Corte el alambre en el centro, y tira + pre de la soldadura de los extremos.
- IMPORTANTE: Marca el extremo distante del cátodo (una de las resistencias), cable para que pueda encontrar cuando se rosca el cable por el orificio de salida.
- Taladre los orificios necesarios para salir de los alambres y los cables a través del hilo de rosca
- Marcar el par de cables con cinta adhesiva y un marcador de fieltro por ejemplo utilizando el esquema descrito anteriormente

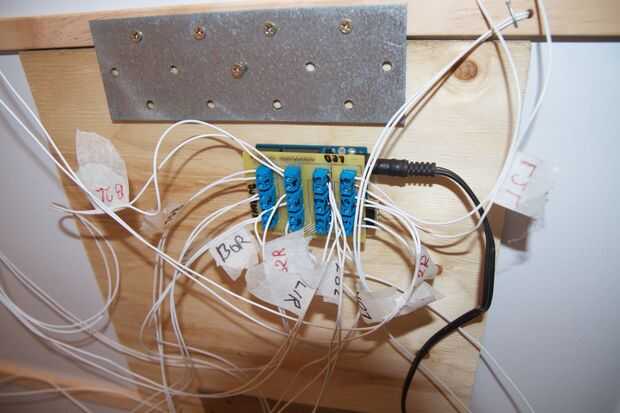

Finalmente, utilice los terminales de tornillo para el montaje de los cables - Recuerde: botones/LED están sincronizado - el terminal del botón superior izquierdo corresponde a la parte superior izquierda LED terminal y así sucesivamente. También Recuerde que insertar los cables marcados cátodo (-) en los terminales negativos, ha marcado anteriormente.
Suministrar el Arduino con una fuente de alimentación de 5V y le enciende!
