Casa de papel pop-up con energía solar (4 / 7 paso)

Paso 4: debajo de la azotea

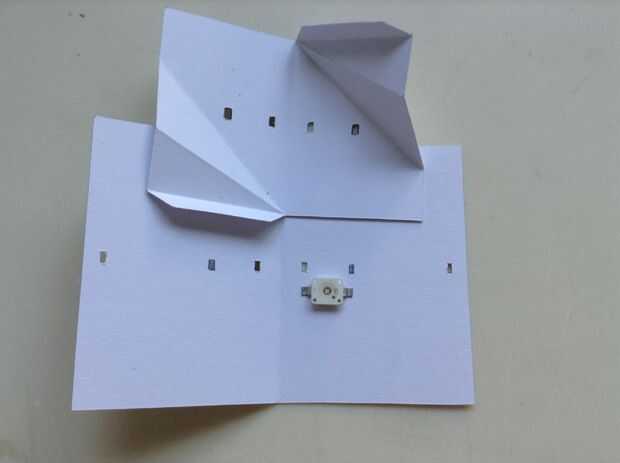

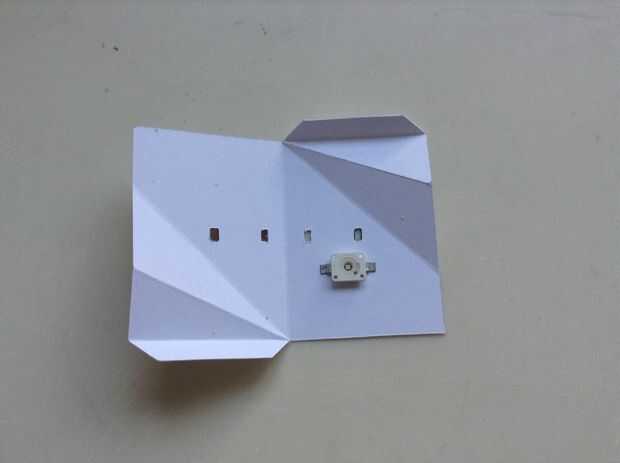

Después de descargar el patrón .pdf, usted encontrará que el agujero en la primera imagen no se encuentra en el patrón. Eso es porque no estoy seguro de qué tipo de LEDs se utiliza. Por lo tanto, el primer paso aquí es para cortar los orificios según los LEDs de su elección. El borde del primer agujero rectangular, alrededor de 2 mm x 3 mm, será alrededor de 5 mm de la línea de doblez del centro. El segundo agujero debe cortarse según la separación entre las dos patas de un LED.

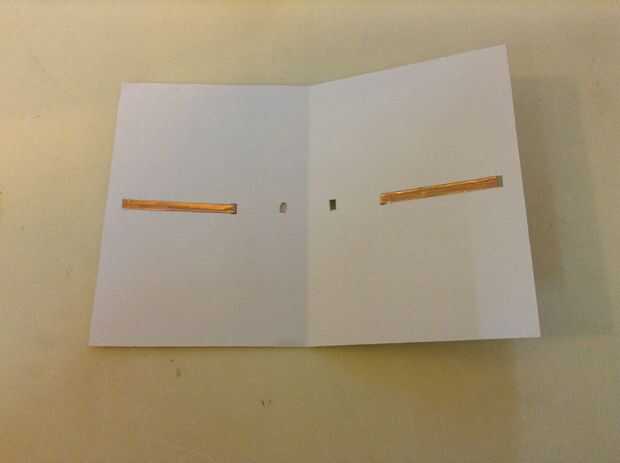

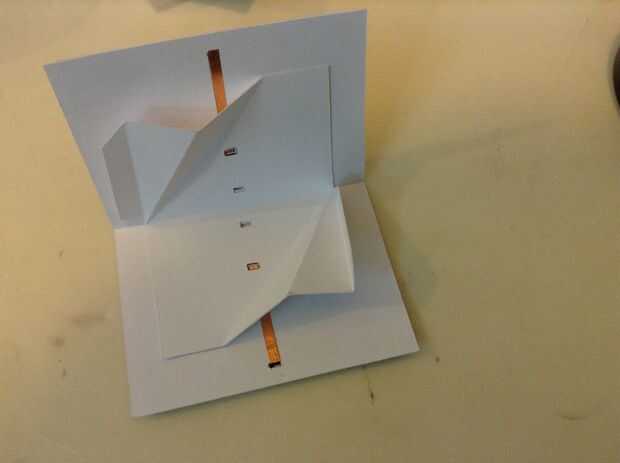

Ahora vamos a cortar los agujeros en la capa superior de la cubierta. Los agujeros cerca de la línea de doblez central deberán alinearse mejor con los de la capa interna para facilitar la conexión. Esos agujeros se deriva de la línea de doblez de centro para un poco por el grosor del papel. Continuación, utilice el panel solar en el último paso para medir la separación entre los dos agujeros en la capa superior de la cubierta. Los agujeros serán directamente debajo de la primera y la última célula solar. En la foto adjunta, se puede ver que existe una región sombreada entre los 2 orificios en un lado de la cubierta superior. La región sombreada corresponde al segundo agujero de la capa más baja. Luego puede cortar una tira de cinta de cobre de unos 2-3 mm de ancho y conecta los orificios a los lados y en las regiones sombreadas como se muestra en la foto. Esto luego se puede pegar en el techo más bajo con algun pegamento al azar. Pegamento instantáneo hará igual de bien pero pegamento de emer ciertamente hará un mejor trabajo.
