Paso 3: Conecte el circuito

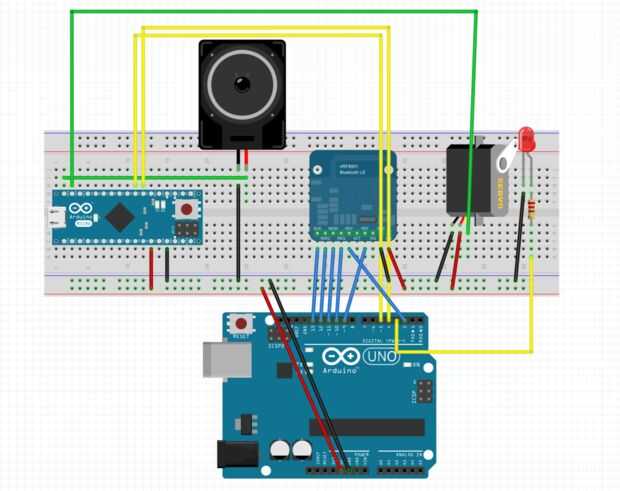

En el esquema de Fritzing puedes ver cómo cablear circuito en un protoboard.
Para el controlador BLE, adafruit describe cómo conectarse a Arduino Uno aquí.
En este circuito estoy alimentando el Micro con la ONU. Esto se hace conectando el pin de 5V en el Micro a la línea de 5V de la ONU y conectar el pin GND en el Micro a la línea de tierra de la ONU.
PIN 3, 4 y 5 en la ONU son los pines de salida que controla la aplicación de Adafruit. En la aplicación, el pin 3 controla el LED pin 4 controla el altavoz y pin 5 controla la puerta. Configuración de estos pernos se activarán las interrupciones en el código (ver siguiente paso). Usar un 220 ohm entre el pin 3 y el LED para limitar la corriente que fluye a través del LED. PIN 11 en el Micro es el pin de salida para el control de la puerta. El pin 12 en el Micro es el pin de salida para controlar el altavoz.
