Paso 3: El material eléctrico

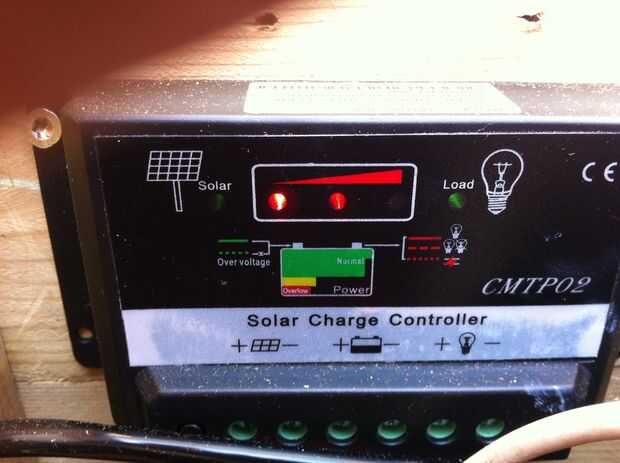

El controlador de carga tiene 3 conexiones: uno para el panel solar, uno a la batería y otro para la carga.
Mi batería es un batería, por lo que he podido conectar la carga directamente a él pero todavía creo que es mejor tener el controlador de carga cortado la carga si el voltaje de la batería disminuye demasiado de ciclo profundo.
Decidí poner todo detrás del sensor de PIR (que tiene 12v en y 12v hacia fuera los conectores), en otras palabras, conecte los conectores de carga"controlador" de carga para el sensor PIR 12v "en". A continuación, conecte el monitor de voltaje, almohadilla interruptor y ventilador en paralelo en el sensor de PIR 12v hacia fuera. (con interruptor en el medio + conector de ventilador y + sensor de PIR de conector) Esto significa que el voltaje de la batería sólo aparece cuando el gato está en la casa, convenientemente duplicando así como un gato en el indicador de casa :)
Para conectar limpiamente ventilador, indicador de voltaje y cojín para el PIR 12v conector de salida de calefacción, recomiendo usar el bloque de terminales en la lista de piezas.
Usé un fusible de 10 amperios, entre el conector de carga en el controlador de carga y el sensor de PIR.
Una cosa que noté fue el ventilador de PC usé iba bastante duro/fuerte a 12v, tensión baja del ventilador a 5v con el circuito de un cargador USB coche. Ahora está tranquilo. Si tiene el ventilador va demasiado duro, puede utilizar esta entre el sensor PIR hacia fuera y conectores de ventilador de PC para bajar la velocidad del ventilador de la manera que lo hizo.

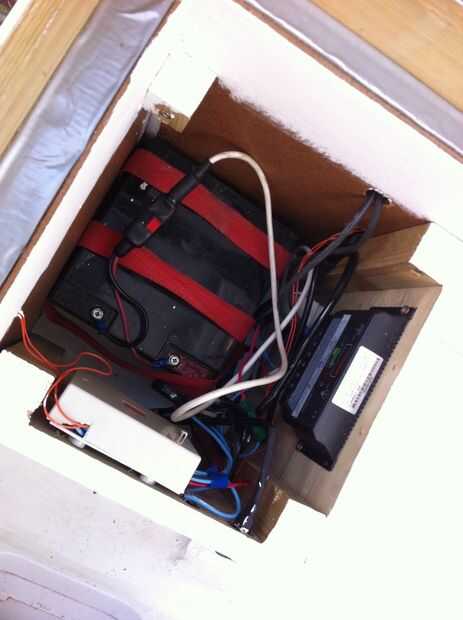

Los cables están todas las paredes interiores escondidas lejos detrás por lo que el gato no puede dañar accidentalmente cualquier cosa. Para mayor comodidad, se montan interruptores justo encima de donde se encuentra, la gatera para que eso no necesito levantar el techo para voltearlos. Una broca grande debería ser suficiente para ello.
