Paso 5: AVR-HC 05 conexiones
Descripción acerca de HC-05 : HC-05 es un módulo bluetooth de clase 2 con perfil de puerto serie, que puede configurar como Master o esclavo. Puede utilizar simplemente para el reemplazo de un puerto serie para establecer conexión entre MCU, PC con su proyecto integrado y etc..

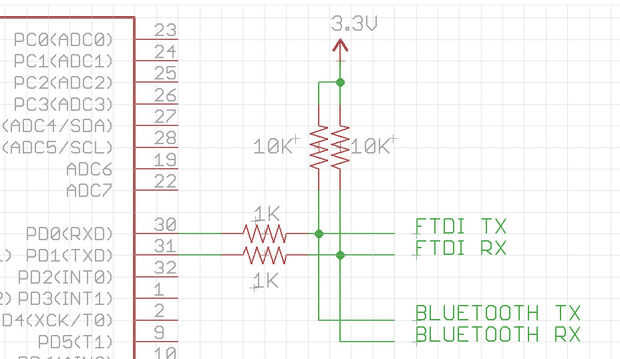

Ahora nuestro MCU funciona con voltaje de C.C. 5v mientras que HC-05 requiere 3.3v Dc por lo que necesitará hacer un cambio de nivel que es bastante fácil o comprar un módulo que soporta 5v por lo que será menos molesto.
En ATMega16, tenemos PD0/1 como los pines Rx y Tx.
Sólo requerí PD0 como estaba usando mi dispositivo android por lo que sólo necesitaba para enviar datos y no recibir.
Siempre recuerde que el pin Txd del HC 05 va a pin Rxd de MCU y viceversa.
